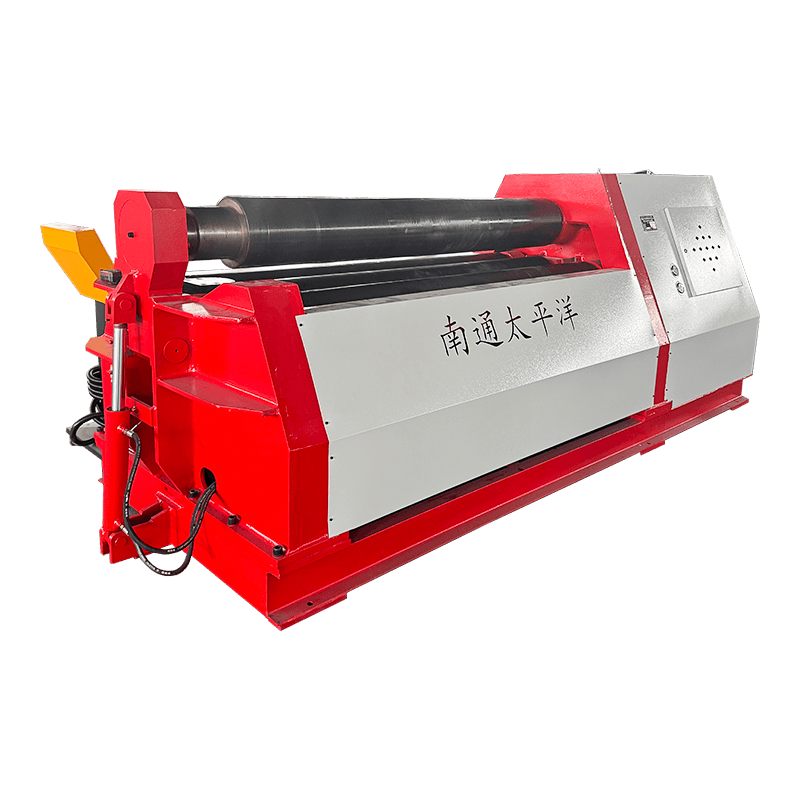

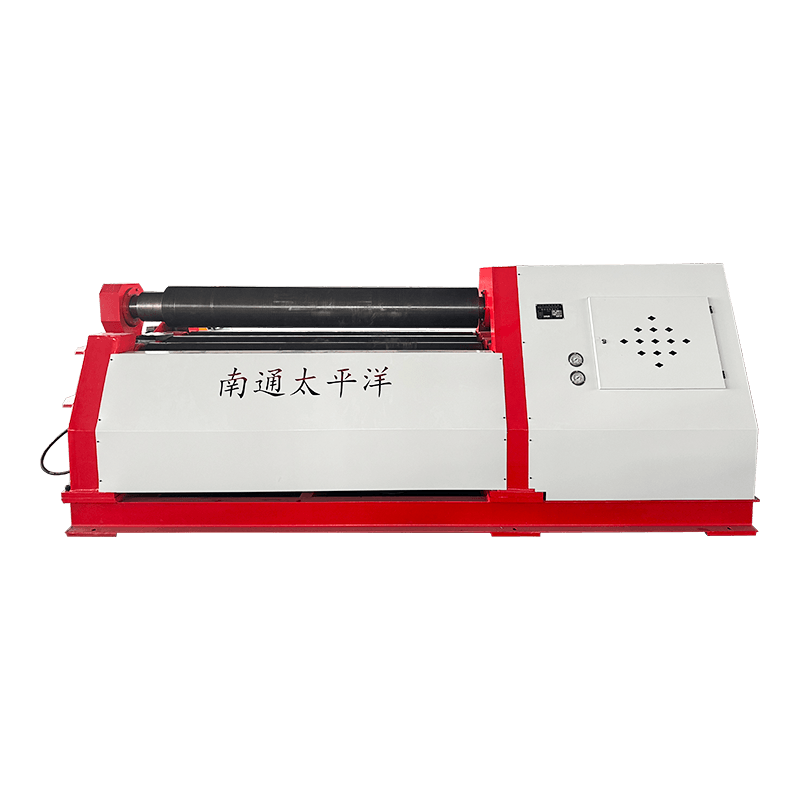

W12 시리즈 4롤러 거치형 머신

W12 시리즈 4롤러 회전 기계는 철판을 원통형, 원추형 또는 야채 형태로 야채 사전 벤딩 및 회전하도록 효율적으로 고효율 유압 플레이트 벤딩 솔루션입니다. 압력 용기, 용기, 파이프라인 및 쉘 구조는 산업에서 사용되는 이 기계는 사전 굽힘과 수정을 하나의 작업으로 통합하여 추가 장비가 필요하지 않습니다.

구조 및 작동원리
이 기계는 4개의 롤러 구성을 채택합니다.
상단 롤러는 메인 측면 롤러로 유압 모터에 의해 위쪽으로 이동이 제어되어 움직이고 작동이 가능합니다.
하부 롤러는 유압 실린더를 통해 플레이트에 클램핑 힘을 가하여 존중하는 공정함을 유지하는 것을 유지합니다.
하단 롤러의 좌우에 반대되는 두 개의 측면 롤러가 조정진 가이드를 따라 안내입니다. 너트, 웜 및 메인 메탈로 장착 기계 시스템으로 구동되도록 제어되는 측면 지지력과 정형력을 제공합니다.
이 설계를 통해 단일 설정으로 플레이트의 측면 끝을 미리 구부릴 수 있습니다. 3개의 롤러 기계에 비해 재료가 낭비되고 내구성이 향상됩니다.

주요 특징
원스텝 수정: 사전 벤딩과 회전을 미스터리 기계에서 꺼낼 수 있어 설정 시간이 절약됩니다.
전체 유압 드라이브: 부드러운 작동, 높은 강성, 크랭크램핑력
결정 제어: 롤러 위치를 자동으로 제어하여 반복성을 높이는 CNC 시스템(옵션)
재료 호환성: 탄소강, 스테인레스강, 알루미늄, 합금판에 적합
쉽게 처리: 수동 및 자동 모드를 사용자가 조작할 수 있는 기능

응용
압력 용기 및 용기
파이프 제조
타워 타워 및 건축용 강철 제작
자동차 및 조선 산업

문의

제품 설명

사양

모델

두께
코일 플레이트
(mm)

최대 사전 굽힘
두께
(mm)

너비
코일 플레이트
(mm)

플레이트 수율

(MPa)

직경
어퍼 롤러
(mm)

메인 모터
(킬로원)

무게
(KG)

전반적으로
치수
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

본 카탈로그에 기재된 설명 및 사양은 예고 없이 변경될 수 있습니다.

자세한 내용은 당사에 문의하십시오

우리가 필요할 때 주저하지 마십시오!

SUBMIT

에 대한
Nantong Pacific CNC 공작 기계 Co., Ltd
Nantong Pacific CNC 공작 기계 Co., Ltd

Nantong Pacific CNC 공작 기계 Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other 제품, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


전문가로서 China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company,이 회사는 이제 표준 시리즈 제품 및 비표준 장비를 설계, 개발 및 제조 할 수있는 기능을 가지고 있습니다. 제품은 전국 전역에서 잘 판매되며, 동남아시아, 유럽, 미국 및 중동으로의 많은 수출입니다. 이 회사는 20,000 평방 미터 이상의 면적을 차지하며, 전문 지식, 생산 및 테스트 장비를 가진 엔지니어 및 기술자 그룹이 완성되었습니다. 수년에 걸쳐 공작 공작 기계의 연구 및 혁신에 전념해 왔으며, 제품 판매 및 사후 판매 서비스는 베이징, 티안 진, 티안 진, 샤고, 샨 돈, 잔주, 구천, 상하이, 항저우, 청두, Xi '및 Jiangssu 영역에서 더 완벽한 세일즈를 확립했습니다. 지점은 국내 및 외국 고객의 요구를 충족시키기 위해 최선을 다하십시오.


오늘날의 세계에서 희망과 기회로 가득 찬 태평양 공작 기계와 고객은 일반적인 개발을 위해 함께 진행됩니다.

소식
산업 지식의 확장

1. 소개 4 롤러 롤링 벤딩 머신

W12 시리즈 4롤러 롤링 머신으로도 알려진 4롤러 롤링 벤딩 머신은 금속 시트에서 원통형, 원호형 및 원추형 모양을 성형하는 데 널리 사용되는 고성능 판 롤링 장비입니다. 조선, 압력 용기, 풍력 타워, 무거운 강철 구조물 제조와 같은 산업에 필수적입니다.

기존의 3롤러 기계와 비교하여 4롤러 설계는 다음과 같이 효율성을 향상시킵니다. 30%~50% 재료 낭비를 최대로 줄입니다. 20% , 정밀 판 성형에 선호되는 솔루션입니다.

Nantong Pacific CNC 공작 기계 유한 회사 는 환경이 아름답고 교통이 편리한 하이안경제기술개발구에 위치한 국가 기계 산업의 핵심 기업으로, 기업과 고객 간의 신속한 소통을 촉진합니다. 기업은 전단 기계, 절곡 기계, 롤링 기계, 유압 프레스, 펀칭 기계 및 기타 제품의 생산을 전문으로 하며 경공업, 항공, 조선, 야금, 계측, 전기 제품, 스테인레스 스틸 제품, 건설 및 장식 산업 분야에서 널리 사용됩니다. 우리의 제품은 국내외에서 잘 판매됩니다.

2. 작동원리 W12 4롤러 기계

(1) 상부 롤러 메인 구동 시스템

상부 롤러는 연속 롤링 작업을 위해 안정적이고 강력한 회전을 보장하는 유압 모터로 구동되는 주요 구동 구성 요소 역할을 합니다.

(2) 하부 롤러 수직 이동

하부 롤러는 유압에 의해 수직으로 움직이며 실린더의 유압 오일을 통해 힘을 가하여 플레이트를 단단히 고정합니다. 이는 균일한 압력 분포를 보장합니다.

(3) 사이드 롤러 조정 시스템

양쪽의 사이드 롤러는 스크류, 웜, 리드 스크류 메커니즘을 사용하여 가이드 레일을 따라 이동하므로 다양한 판 두께에 대한 정밀한 곡률 제어가 가능합니다.

기계는 허용합니다 동일한 장비에서 양쪽 플레이트 끝을 사전 굽힘 및 롤링 , 생산성이 크게 향상되고 자재 처리 시간이 단축됩니다.

3. 4롤러 롤링머신의 주요 장점

  1. 고효율: 일회성 클램핑으로 롤링 및 사전 벤딩이 완료됩니다.
  2. 정밀 성형: 원통형 구조의 정확도는 ±0.5mm에 이릅니다.
  3. 노동력 절감: 자동화된 유압 제어로 수동 개입이 줄어듭니다.
  4. 넓은 신청: 2mm~80mm 두께의 플레이트에 적합합니다.
  5. 안정적인 성능: 유압식 동기화는 일관된 롤링 품질을 보장합니다.

4. 기술 매개변수 개요

품목 사양 성능상의 이점
판 두께 2~80mm 넓은 적용 범위
롤링 정확도 ±0.5mm 고정밀 성형
효율성 향상 30%~50% 더욱 빨라진 생산 주기
W12 시리즈 4롤러 판 압연기의 기술 사양

5. 산업 응용

4개의 롤러 롤링 벤딩 머신은 다음 분야에서 널리 사용됩니다.

  • 압력용기 제조
  • 풍력 타워 생산
  • 조선산업
  • 철강 구조물 제작

6. FAQ

Q1: 4롤러 구조의 가장 큰 장점은 무엇입니까?

하나의 기계에서 사전 벤딩과 롤링이 가능해 효율성이 향상되고 재료 낭비가 줄어듭니다.

Q2: 어떤 두께 범위까지 처리할 수 있나요?

모델 용량에 따라 2mm부터 최대 80mm까지 철판을 처리할 수 있습니다.

Q3: CNC 제어가 가능한가요?

예, CNC 시스템은 선택 사항이며 정밀도와 자동화 수준을 크게 향상시킵니다.
