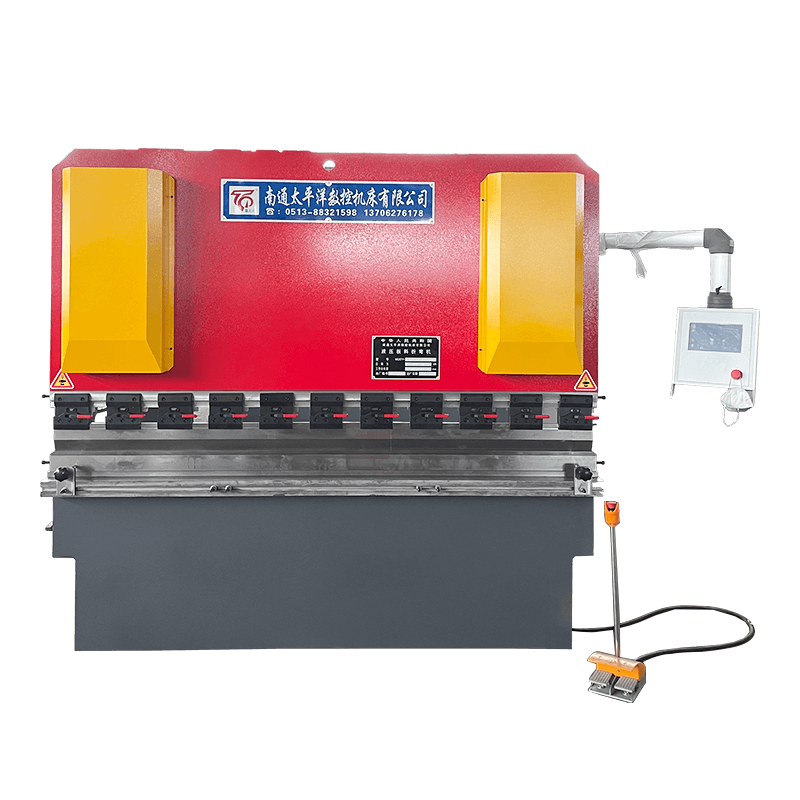

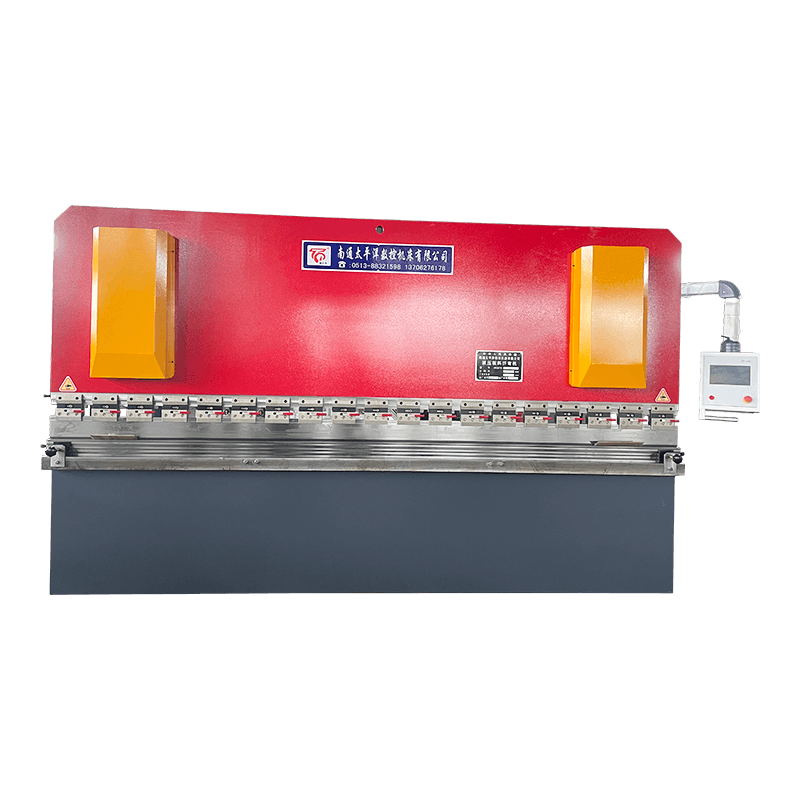

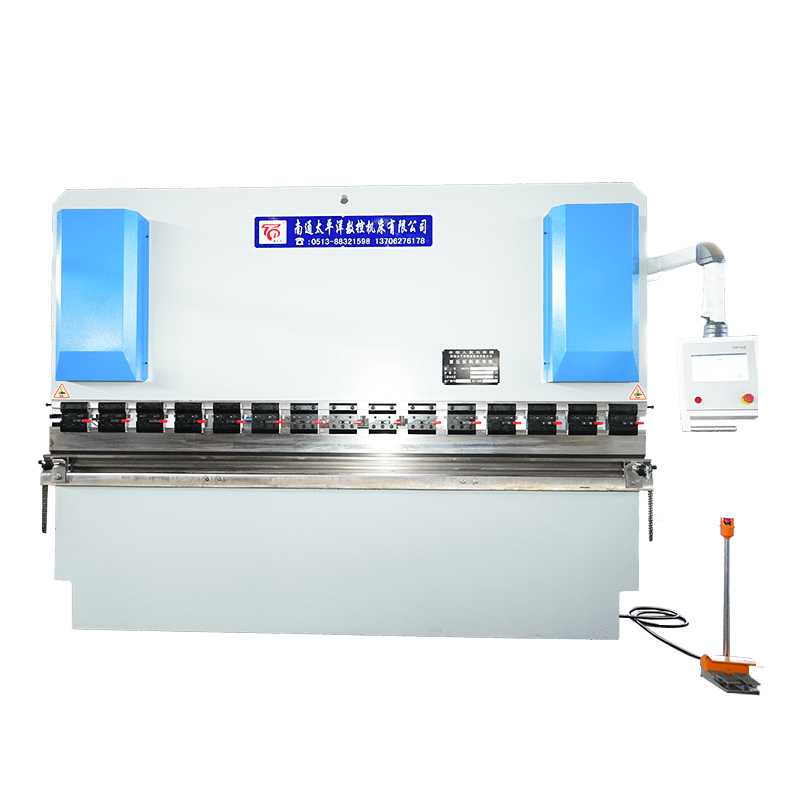

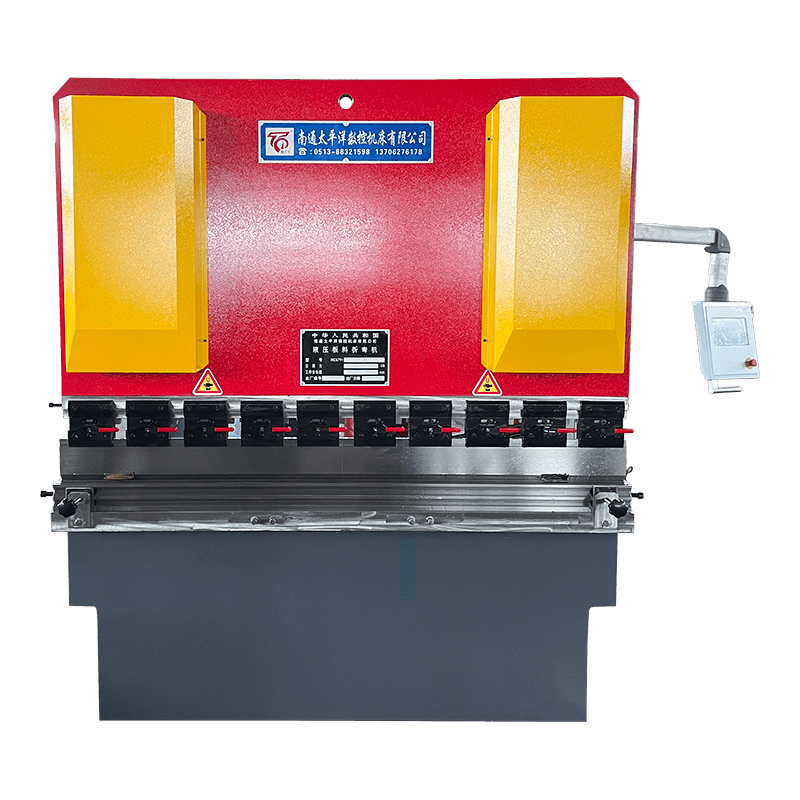

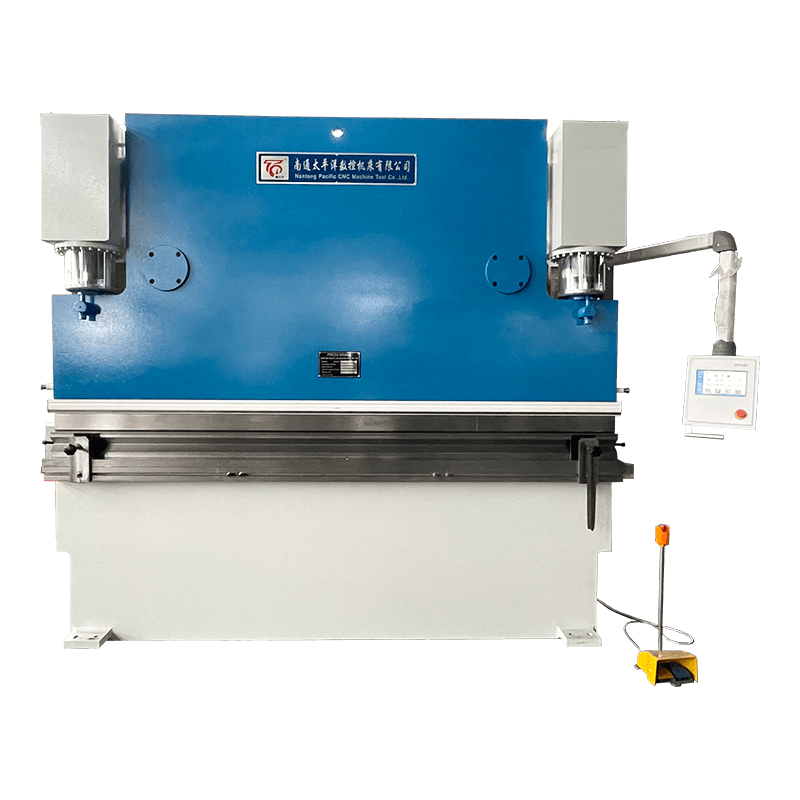

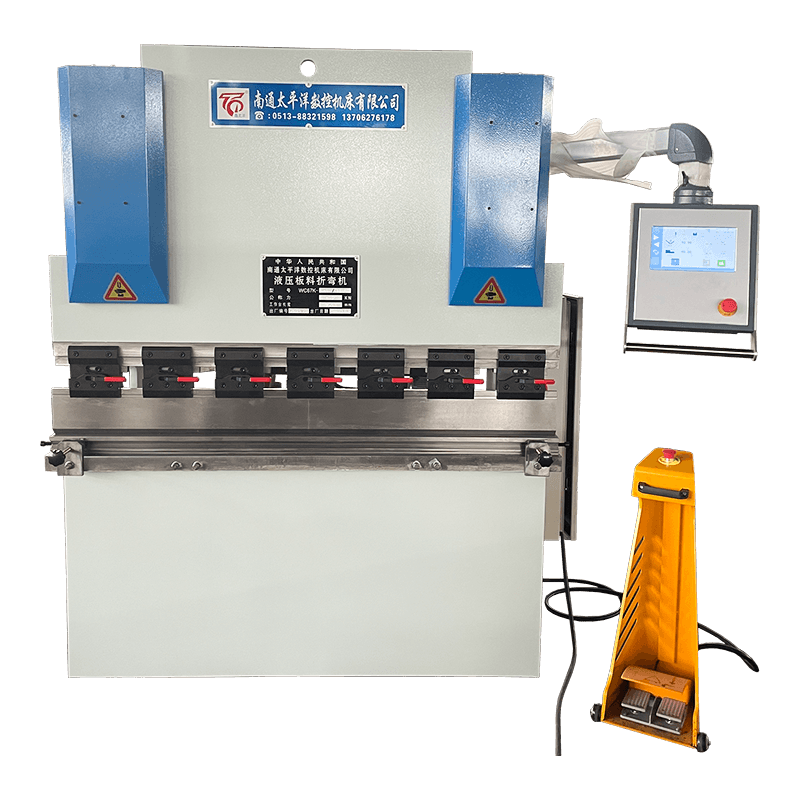

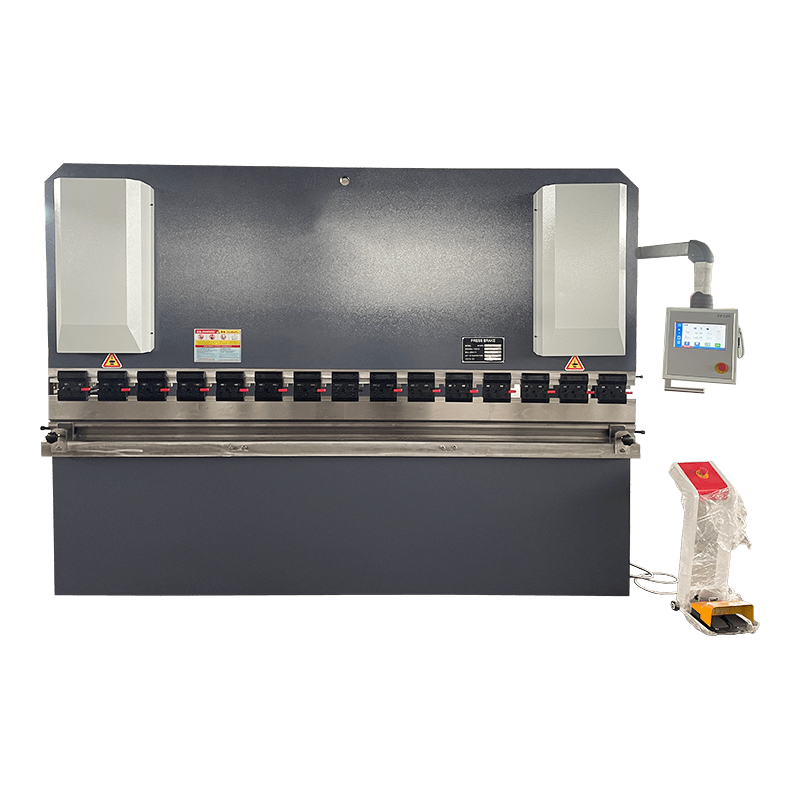

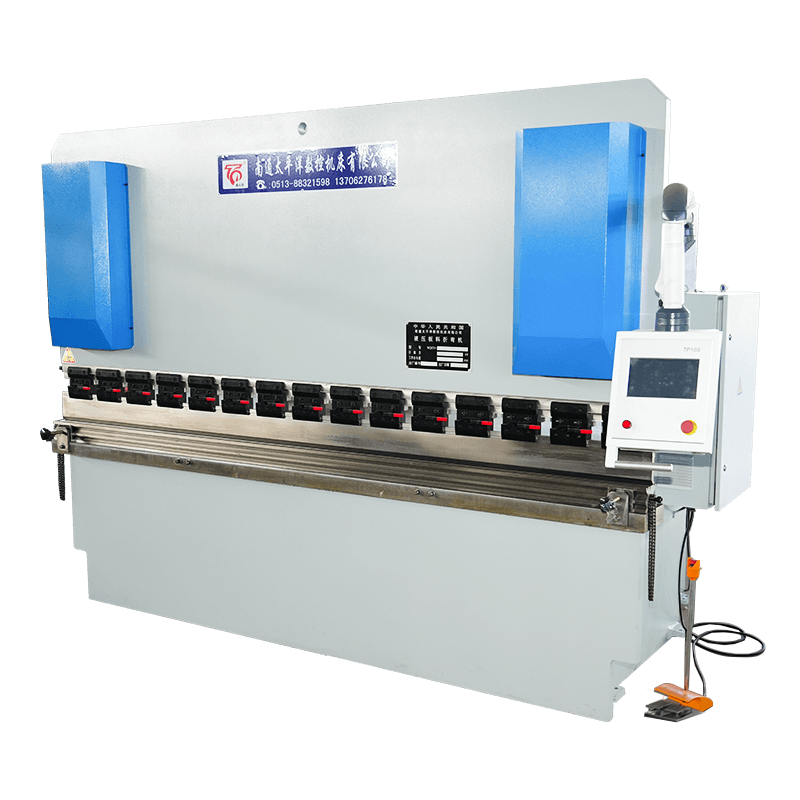

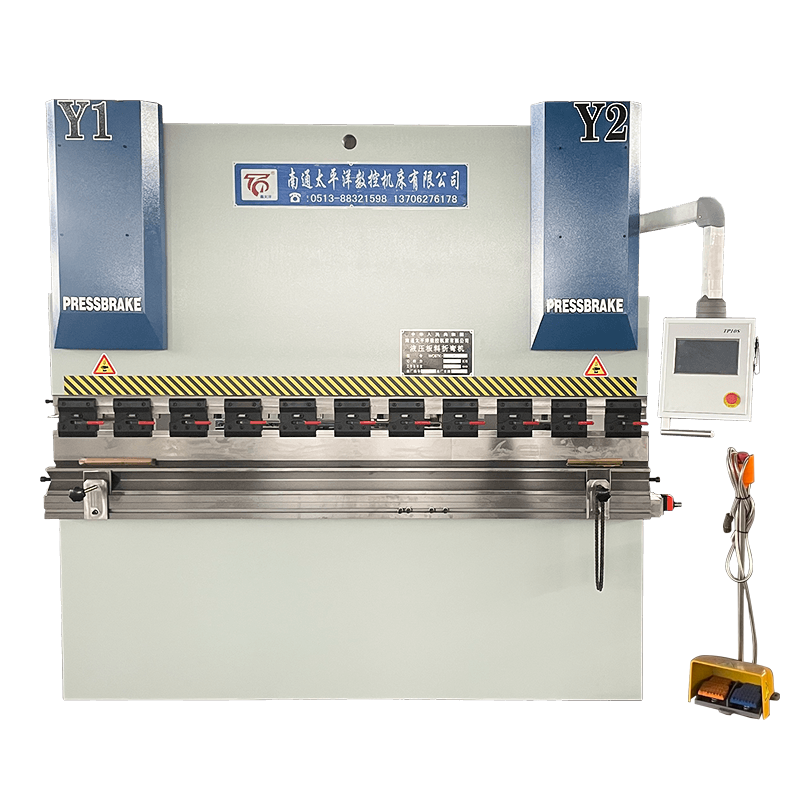

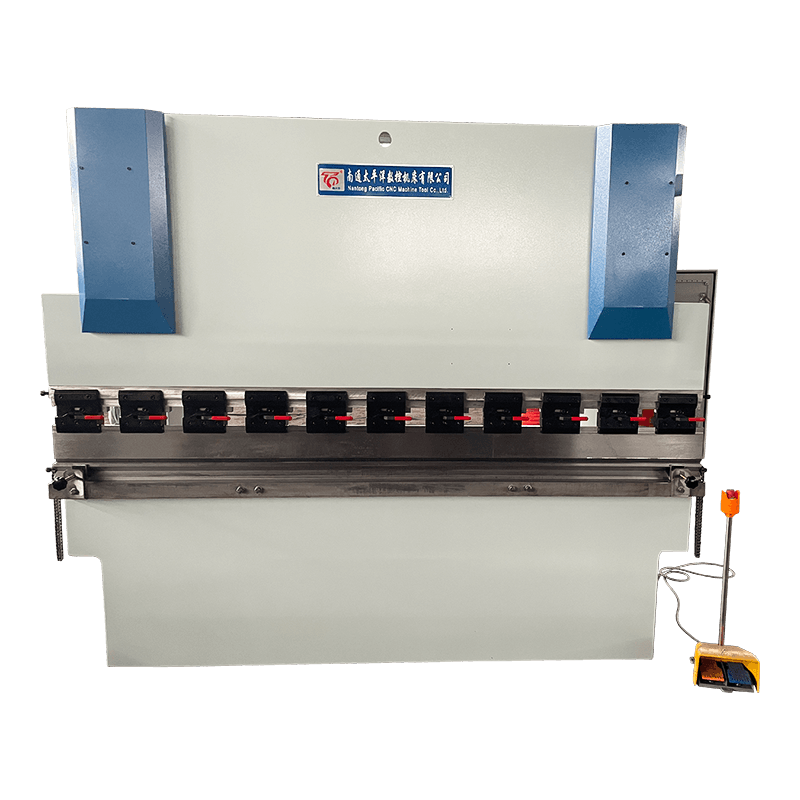

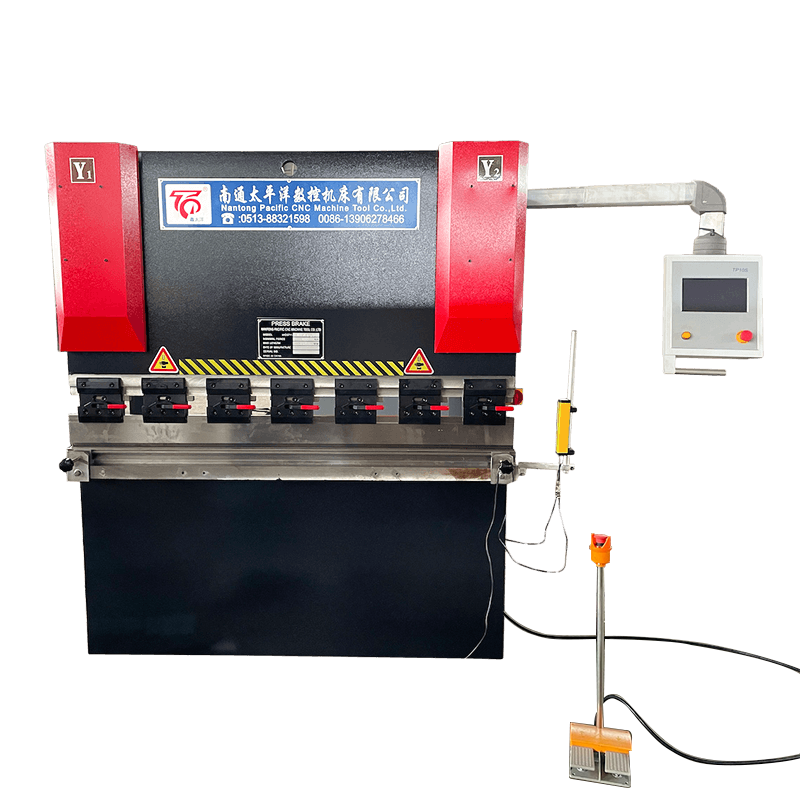

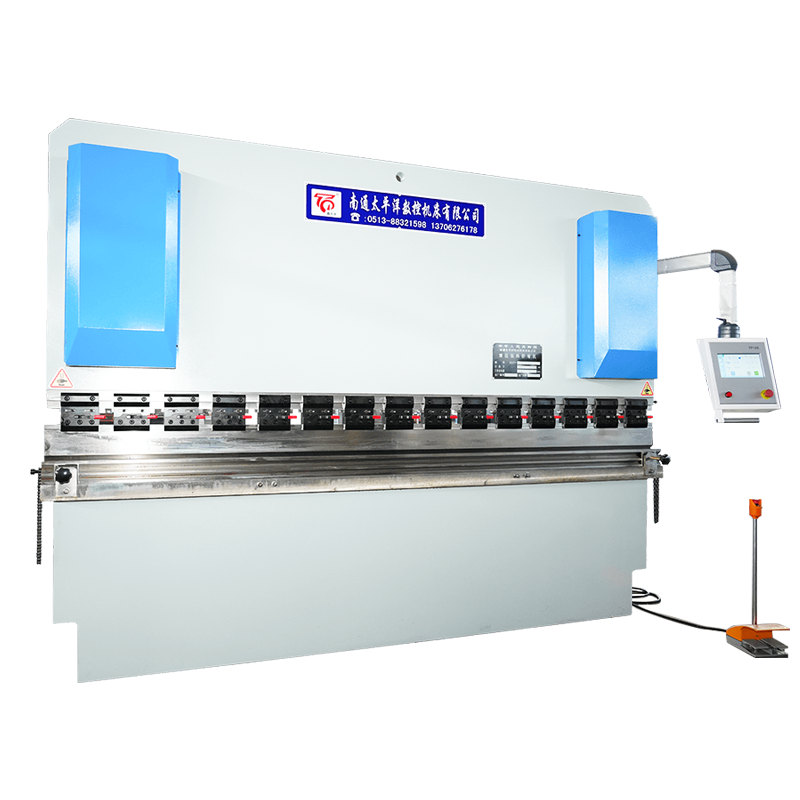

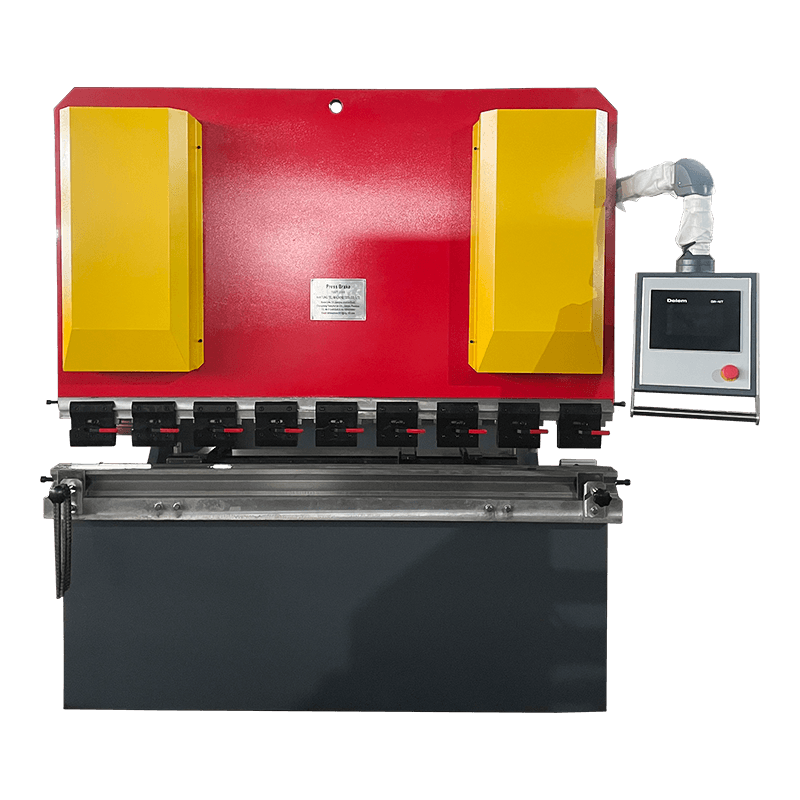

WC67K 시리즈 비틀림 축 동기식 CNC 유압 판금 벤딩 머신

WC67K 시리즈 토션 바 CNC 유압 프레스 브레이크는 금속 제조, 전기 캐비닛, 주방 용품 및 구조 철강 산업에서 널리 사용되는 중급, 고정밀 판금 벤딩 머신입니다. 일반적으로 TP10S 또는 DA41T CNC 시스템(Swiss Cybelec CT8은 옵션)이 장착되어 복잡한 굽힘 작업을 위한 안정적인 성능, 높은 정확도 및 유연한 프로그래밍 기능을 제공합니다.

주요 특징
견고한 전체 강철 구조: 전체 기계는 ANSYS 응력 분석 소프트웨어로 검증된 튼튼한 강판 용접 프레임을 채택하여 무거운 하중에서도 장기적인 안정성, 강성 및 일관된 정확도를 보장합니다.

분할 가능한 도구: 상부 금형과 하부 금형 모두 고객 요구 사항에 따라 분할할 수 있어 다양한 길이와 모양의 공작물에 적응하고 생산 유연성을 향상시킬 수 있습니다.

서보 제어 백 게이지: 백 게이지와 슬라이드 스트로크는 전용 서보 드라이버로 제어되는 서보 모터에 의해 구동되므로 정확한 굽힘 치수에 대한 높은 위치 정확도와 반복성을 보장합니다.

다축 CNC 제어: 시스템은 X축(백 게이지)과 Y축(슬라이드 스트로크)을 제어하며, 빠른 리콜, 일괄 생산 간소화 및 설정 시간 단축을 위해 여러 프로그램 세트를 저장할 수 있습니다.

지능형 각도 프로그래밍: CNC 시스템은 재료 길이, 두께 및 금형 매개변수를 입력하고 일관된 결과를 위해 필요한 굽힘 매개변수를 자동으로 계산하고 설정하여 각도 프로그래밍을 지원합니다.

강화된 안전 보호: 풋 스위치에는 비상 정지 기능이 탑재되어 있어 예상치 못한 상황이 발생할 경우 즉시 작동을 중단하여 작업자와 장비를 모두 보호합니다.

응용
이 비틀림 축 CNC 프레스 브레이크는 다음과 같은 산업 분야에서 탄소강, 스테인리스강, 알루미늄 및 기타 금속 시트를 굽히는 데 적합합니다.

  • 판금 가공 워크샵
  • 전기 캐비닛 및 인클로저 제조
  • 주방기기 및 가전제품 생산
  • 건설 및 구조용 강철 제작

문의

제품 설명

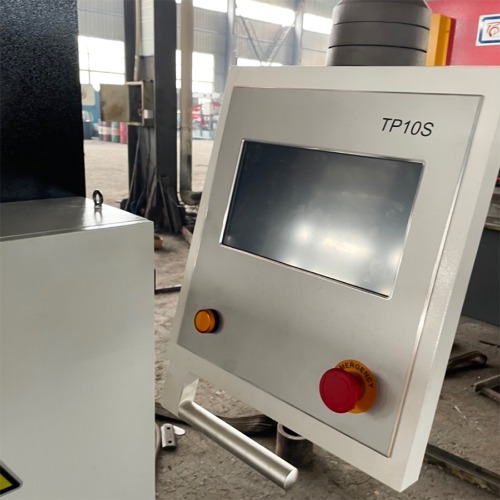

TP10S 시스템 소개:

• 10인치 TFT 고화질 및 고대비 터치 스크린 시스템
• 페이지가 단순하고 큰 버튼이 조작하기 더 쉽습니다.
• 메뉴 기반 프로그래밍 스타일의 사용자 인터페이스는 직관적이고 친숙합니다.
• 컨트롤러와 드라이버는 고속의 안정적인 버스 통신을 사용합니다.
• 배선이 편리하고 유지보수가 용이합니다.
• 완벽한 프로그래밍은 일괄 다단계 절곡의 효율성을 향상시킬 수 있습니다.
• 대화형 알람 표시.
• 선택언어 : 중국어, 영어.
• 최적화된 굽힘.
• 굽힘 각도 및 길이 자동 계산을 지원합니다.
• 각도 보정, 길이 보정을 지원합니다.
• 탈출 기능을 지원합니다.
• 금형 관리를 지원합니다.
• 다단계 굽힘 순서 및 제품을 저장할 수 있습니다. 강력한 기능
• 높은 신뢰성과 강력한 간섭 방지 능력
• 지원 밸브 구성
• 소프트 리미트 기능
• 수동 축 이동(비밀번호 보호)
• X\Y축 네비게이션 티칭 기능(비밀번호 보호)

DA41T 사용:

공작기계 성능 특징

• 전체 기계는 강판 용접 구조를 채택하고 ANSYS 응력 분석 소프트웨어는 기계의 안정성과 정밀도를 보장합니다.
• 고객 요구 사항에 따라 상부 및 하부 금형을 분할하여 다양한 크기의 제품 가공에 적응할 수 있습니다.
• 백 게이지와 실린더 스트로크를 제어하는 서보 모터는 서보 드라이버에 의해 제어되므로 작업 정확도가 더 높아집니다.
• X축(백 게이지) 및 Y축(실린더 스트로크 또는 슬라이더 스트로크)은 시스템에 의해 제어될 수 있으며, 시스템은 후속 제품 처리를 용이하게 하기 위해 여러 세트의 프로그램을 저장할 수 있습니다.
• DA-41S 시스템은 재료 길이와 두께, 금형 매개변수를 입력하여 각도를 프로그래밍할 수 있습니다.
• 발 스위치 비상 정지 기능은 비상 시 기계를 정지시키는 기능입니다.
• 제품 구성이 높고 실행 속도가 빠르며 성능이 더욱 안정적입니다.

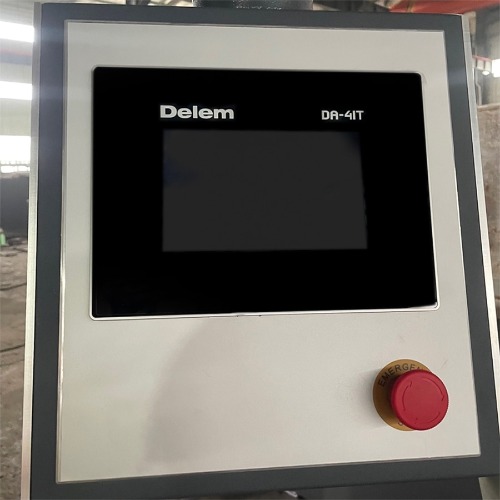

DA41T 시스템 소개

기술 사양

- 프로그램 번호

- 최대 프로그램 단계 수 25

- 미터법/영국식 변환

- 전원 차단 메모리

- 기계 작업 시간 계산

축 매개변수

- 이동 범위: 0-9999.99mm

- 탈출 거리: 0-9999.99mm

- 위치 보정 범위: 0-9999.99mm

- 프로그래밍 가능한 탈출

- 축의 동기 이송

- 모든 축의 수동 이동

설치

- 수직 패널 설치

- 크기 : 189x257x40mm

프로그래밍 기능

- 사용자 친화적인 인터페이스

- 데이터 프로그래밍 설정

- 굽힘 각도

- 금형 매개변수 설정

- 백 게이지 위치

- 탈출 기능

- Y축 복귀

- Y축 보정

- 굽힘 속도 선택

- 프로그램 수

계산 기능

- Y축의 깊이 계산

내부 통합

- 진단 모드

축 제어 입력/출력

- /-10V 서보 모터

- 2단 AC 모터 제어

- 방향성 출력을 통한 단일 스테이지 제어(가변 주파수 작동)

디지털 입력/출력

- 유연한 입출력 포인트 구성

- 방송 및 텔레비전 격리

인터페이스

- TTL 인코더 인터페이스

- 1MHz 카운팅 주파수

- 5V 또는 12V 단극 또는 차동 입력

- DNC RS-232C 전이중

보조 기능

- 다중 언어 선택

- 매개변수 및 프로그램의 오프라인 백업 및 호출

기계 표준 구성:

• 표준 TP10S CNC 시스템, 수동 R축
• 고정식 및 탈착식 전면 지지대
• 절곡기 금형은 42CRMO 소재로 제작되었으며 경도는 42도이므로 금형 수명이 보장됩니다.
• 퀵클램프
• X축은 볼스크류와 리니어 가이드로 제어됩니다.

선택사항:

• 광전 또는 레이저 보호
• 특수 금형
• 기계적 보상 또는 유압 보상 시스템
• 조명 또는 가드레일 맞춤화
• 자동 R축
• 기타 특별한 요구사항은 당사의 가격검증을 따릅니다

시리즈 WC67Y/K 유압 프레스 브레이크 주요 매개변수

모델

공칭
압력
(KN)

길이
테이블
(mm)

거리
프레임 사이
(mm)

목구멍
깊이
(mm)

뇌졸중
(mm)

오픈 높이
(mm)

메인 모터
(킬로원)

무게
(KG)

전체 치수
LXWXH
(mm)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580

본 카탈로그에 기재된 설명 및 사양은 예고 없이 변경될 수 있습니다.

자세한 내용은 당사에 문의하십시오

우리가 필요할 때 주저하지 마십시오!

SUBMIT

에 대한
Nantong Pacific CNC 공작 기계 Co., Ltd
Nantong Pacific CNC 공작 기계 Co., Ltd

Nantong Pacific CNC 공작 기계 Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other 제품, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


전문가로서 China WC67K 시리즈 비틀림 축 동기식 CNC 유압 판금 벤딩 머신 Manufacturers and WC67K 시리즈 비틀림 축 동기식 CNC 유압 판금 벤딩 머신 Factory,이 회사는 이제 표준 시리즈 제품 및 비표준 장비를 설계, 개발 및 제조 할 수있는 기능을 가지고 있습니다. 제품은 전국 전역에서 잘 판매되며, 동남아시아, 유럽, 미국 및 중동으로의 많은 수출입니다. 이 회사는 20,000 평방 미터 이상의 면적을 차지하며, 전문 지식, 생산 및 테스트 장비를 가진 엔지니어 및 기술자 그룹이 완성되었습니다. 수년에 걸쳐 공작 공작 기계의 연구 및 혁신에 전념해 왔으며, 제품 판매 및 사후 판매 서비스는 베이징, 티안 진, 티안 진, 샤고, 샨 돈, 잔주, 구천, 상하이, 항저우, 청두, Xi '및 Jiangssu 영역에서 더 완벽한 세일즈를 확립했습니다. 지점은 국내 및 외국 고객의 요구를 충족시키기 위해 최선을 다하십시오.


오늘날의 세계에서 희망과 기회로 가득 찬 태평양 공작 기계와 고객은 일반적인 개발을 위해 함께 진행됩니다.
