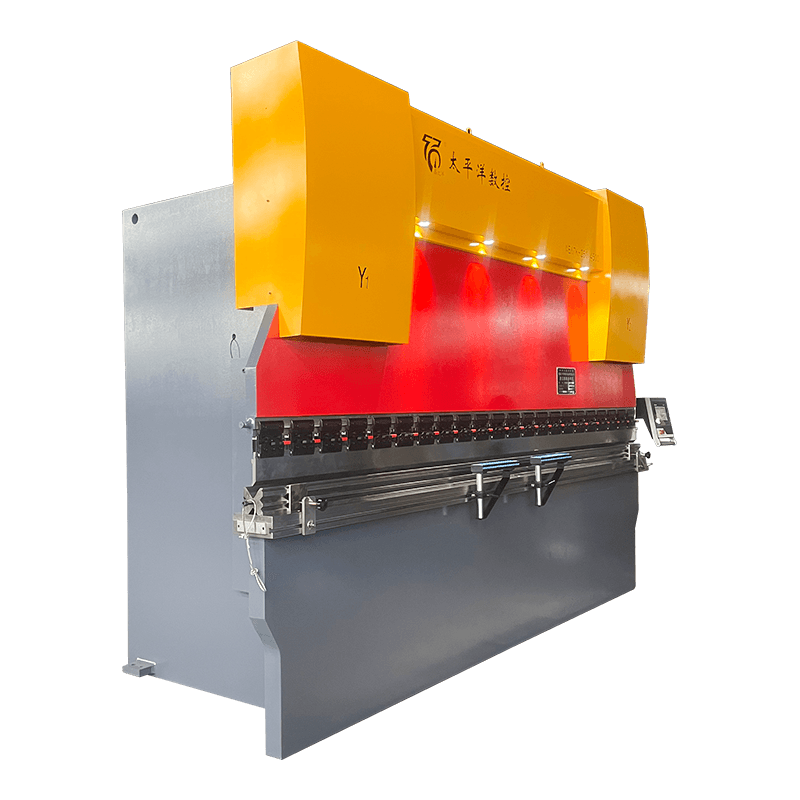

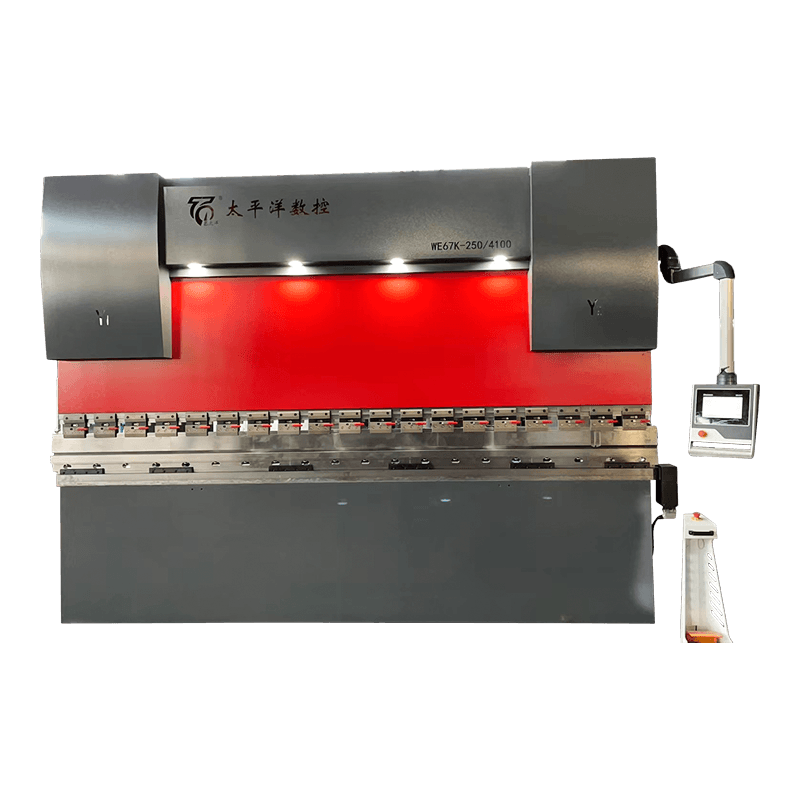

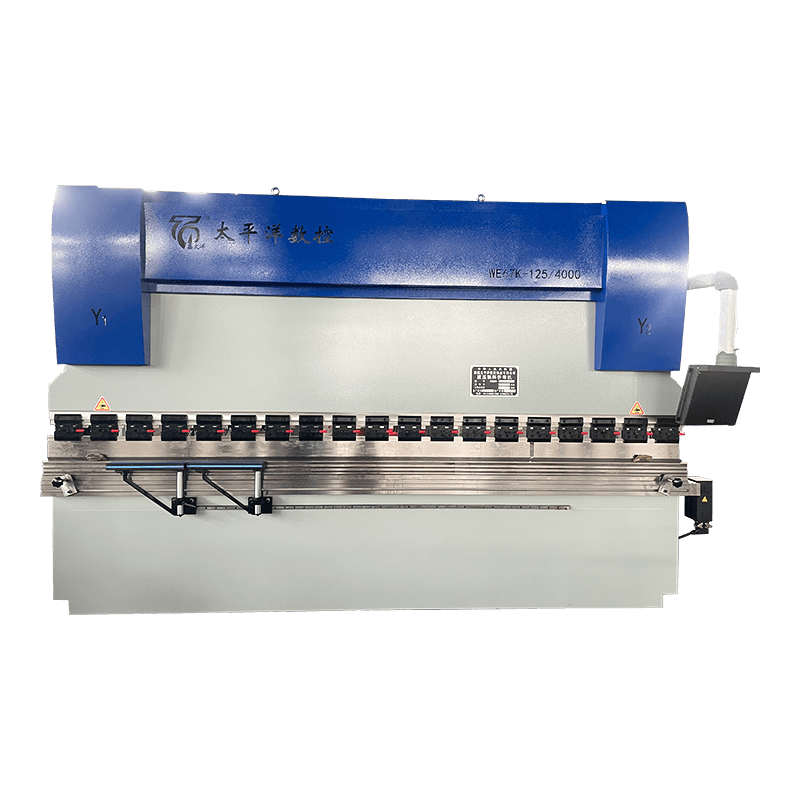

WE67K 시리즈 전자 유압 서보 CNC 유압 판금 굽힘 기계

WE67K 시리즈 전기 고압 서보 CNC 유압 판금 벤딩 머신은 Nantong Pacific CNC Machine Co., Ltd의 고급 제품입니다. 전기 확대 서류 밸브 듀얼 실린더 동기 제어를 채택하여 성능과 정밀도를 높입니다.
• 백 게이지 메커니즘은 다중 백 게이지 축을 제어 할 수 있습니다.
• 유압 시스템은 통합 제어 시스템, 수입 밀봉 링을 채택하며 아름답고 간단한 외관을 가지고 있습니다.

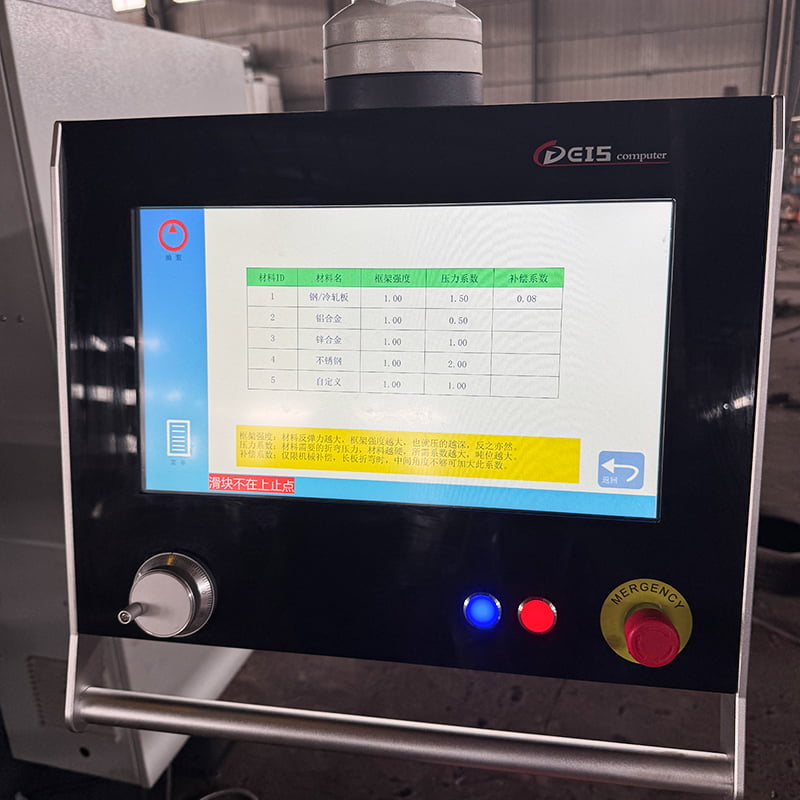

• CNC 시스템은 회사 또는 기타 잘 알려진 3 개의 잘 알려진 브랜드 인 Delem, ESA 및 Cybelec이 자체 개발 한 DE15를 채택합니다. 이 컨트롤러는 각각 네덜란드, 이탈리아 및 스위스에서 수입됩니다. 상단 금형에 대한 빠른 클램핑 장치가 장착되어 있습니다.

문의

제품 설명

유압 시스템 소개 :

공작 기계의 유압 시스템 및 유압 부품은 독일 Hawei 시스템에서 가져옵니다. 유압 시스템은 CNC 굽힘 기계를 위해 특별히 개발되었습니다.

시스템에는 다음과 같은 기능이 있습니다.

(1) 전자 유압식 서보 밸브 그룹에 의해 구동되는이 제품은 소형 구조, 강한 밀봉 성능, 높은 동기화 정확도 및 긴 서비스 수명을 갖습니다.
(2) 외부 대형 직경의 충전 밸브, 고속 및 저 손실.
(3) 유명한 기어 고압 펌프는 고압을 견딜 수 있으며 소음이 적습니다.
(4) 실린더 씰은 일본 노크 회사의 수입 밀봉 요소를 사용하며 마모가 낮고 누출이 없습니다.
(5) 유압 시스템에는 오버로드 오버 플로우 안전 보호가 있습니다.
(6) 오일 레벨 높이에는 명확하고 직관적 인 디스플레이가 있습니다.
(7) 고정식 가이드 시스템, 위치 측정 시스템 및 유압 밸런싱 기능은 전장 처리의 요구를 충족시킬 수 있습니다.
(8) 공작 기계는 정격 하중 하에서 지속적으로 작동 할 수 있으며, 유압 시스템은 누출이 없으며 높은 정밀도로 지속적으로 안정적입니다.

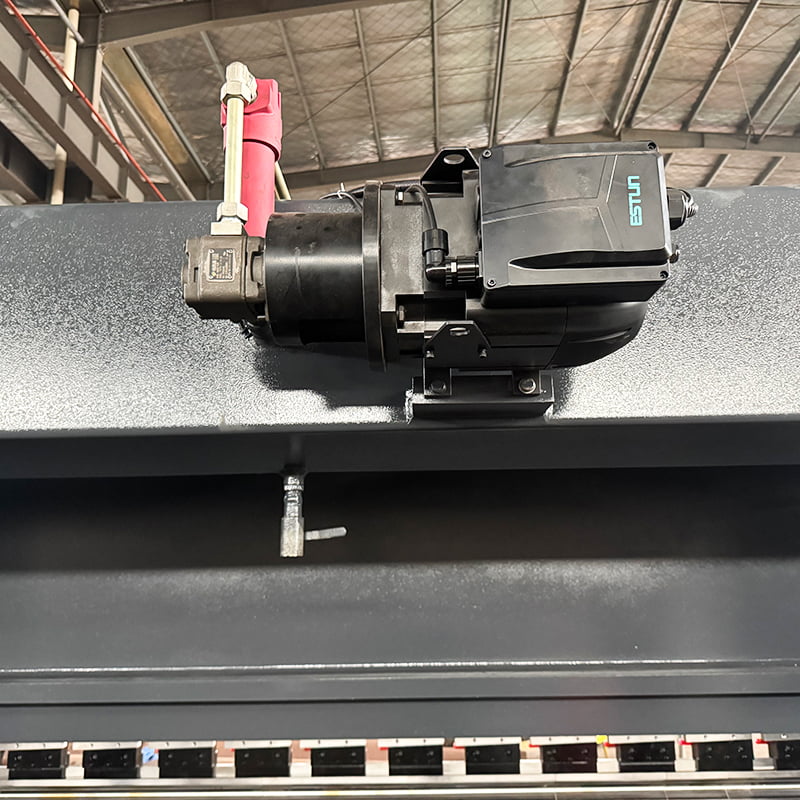

모터 소개

Nantong Pacific CNC College Co., Ltd Machines는 독일 Siemens와 같은 유명한 국내 및 외국 브랜드의 고효율 및 에너지 절약 모터를 사용합니다. 이 모터의 효율성은 표준 모터의 효율보다 상당히 높으며, 고효율 및 저에너지 공작 기계에 대한 고객의 요구를 충족시킵니다. 동시에, 우리는 또한 서보 모터 기술을 제공하는 옵션 사보 모터 기술을 제공합니다.이 옵션은 서보 모터를 사용하여 최대 35%의 에너지를 절약 할 수있어 고객에게 효율성 향상과 운영 비용의 이점을 제공하여 높은 동적 성능을 달성하고 기계 생산 효율성을 향상시키면서 에너지 소비를 유지합니다. .

오일 펌프 소개

굽힘 공작 기계의 오일 펌프는 굽힘 기계의 코어 중 하나이며 품질은 굽힘 기계의 작동 효율에 직접적인 영향을 미칩니다. 우리의 오일 펌프는 미국의 Sunny와 같은 유명한 국내 및 외국 브랜드를 사용합니다. 고효율, 안정성 및 에너지 절약의 특성을 가지고있어 굽힘 기계의 정확성과 속도를 향상시키고 소음 및 에너지 소비를 줄이며 서비스 수명이 길어질 수 있습니다.

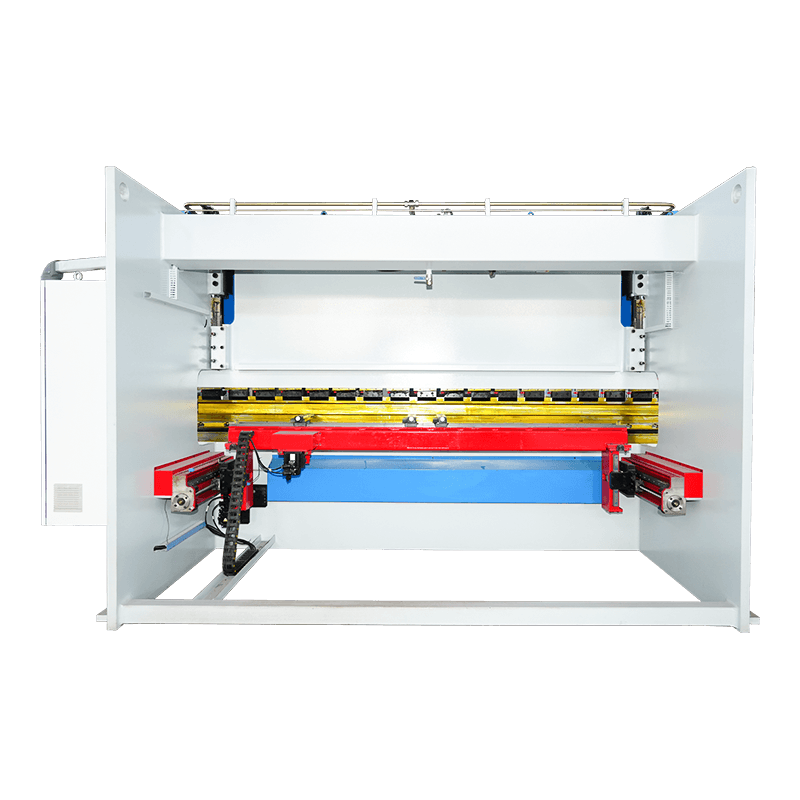

백 게이지 소개

전체 백 게이지는 내부 응력을 제거하고 금속 인성을 개선하며 프레임 변형으로 인한 정밀 손실을 방지하기 위해 고온 템퍼링 처리를받습니다.
Machine Back 게이지의 X 축의 고정밀 이동을 보장하기 위해 공급 업체는 모두 Hiwin과 같은 잘 알려진 브랜드입니다. 볼 스크류 및 선형 가이드는 기계의 정확성과 일관성을 향상시킵니다. 우리의 백 게이지는 스테퍼 모터보다 더 나은 제어 및 작동 정확도를 제공하는 서보 모터로 제어됩니다.

전기 구성 요소

우리는 프랑스에서 수입 한 진정한 슈나이더 또는 독일 시멘스 구성 요소를 사용합니다. 이 기계가 장착 된 최초의 전기 캐비닛에는 강력한 간섭 능력과 안정적인 전기 성능이 있습니다.

빠른 클램프

매우 강화, 위치 및 정밀도. 효율적인 시간을 달성하기 위해 빠르고 쉽게 교체 할 수 있습니다.

표준 구성

1. 표준 구성은 4 축 (Y1, Y2, X, R) CNC 벤딩 머신입니다. 수동 타이로드 보상 워크 벤치는 3200mm 이상의 표준입니다.

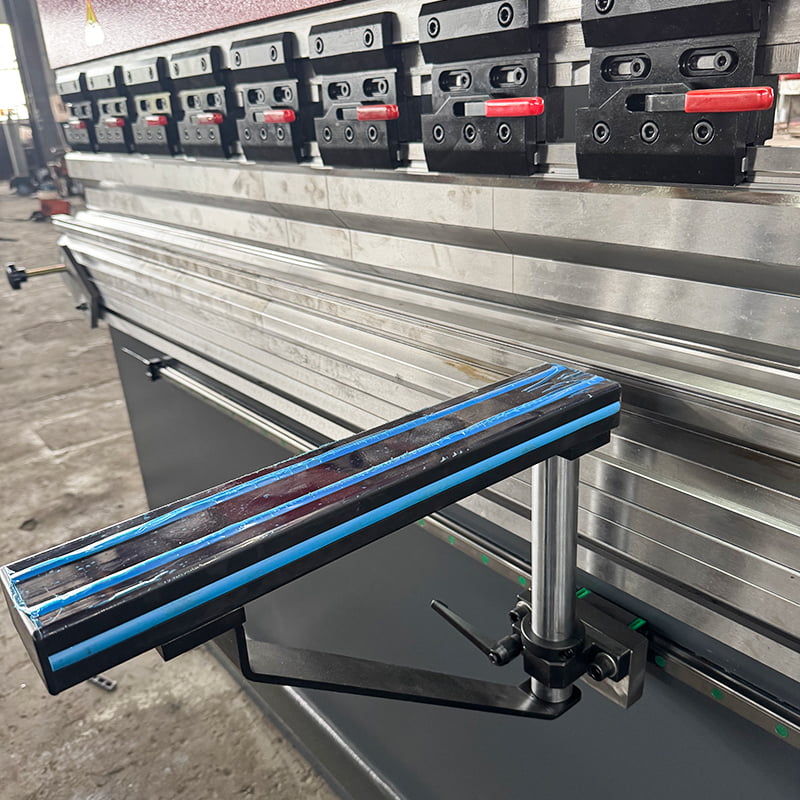

2. 탈착식 전면 지지대
3. 굽힘 기계는 세분화 된 금형을 채택합니다. 42 도의 경도로 42CRMO 재료로 만들어진 곰팡이 수명은 보장됩니다.
4. 빠른 클램프
5. 주요 모터는 독일 지멘스 또는 잘 알려진 브랜드를 채택하고, 유압 시스템은 독일 Rexroth (Bosch-Rexroth)를 채택하고 주요 전기 부품은 프랑스 슈나이더 또는 독일 지멘스를 채택합니다.

전기 수확량 굽힘 기계에 대한 선택적 구성 :

1. 특별히 사용자 정의 된 상단 및 하단 금형
2. Wila 유압 클램핑 시스템 또는 공압 클램핑
3. 레이저 보호기 또는 적외선 보호
4. 수동 보상, 전기 보상 또는 유압 보상
5. 메인 모터는 서보 모터로 업그레이드되었습니다
6. 양면 또는 후면 가드 레일
7. 공작 기계에 LED 조명이 추가되었습니다
8. 선택적 CNC 축 추가
다른 특별 요구 사항은 회사의 가격 확인 의 적용을받습니다.

WE67K 시리즈 전자 유압 동기화 된 프레스 브레이크 메인 매개 변수

모델

명사 같은
압력
(KN)

길이
테이블의
(mm)

거리
프레임 사이
(mm)


깊이
(mm)

뇌졸중
(mm)

열린 높이
(mm)

메인 모터
(KW)

무게
(kg)

전체 치수
lxwxh
(mm)

WE67K-63/2500

630

2500

2050

250

120

360

5.5

4600

2600x1500x2000

WE67K-63/3200

630

3200

2600

280

120

360

5.5

5500

3300x1580x2100

WE67K-100/2500

1000

2500

2050

320

150

420

7.5

6800

2600x1600x2480

WE67K-100/3200

1000

3200

2600

320

150

420

7.5

8000

3300x1620x2480

WE67K-100/4000

1000

4000

3600

350

150

420

7.5

9200

4100x1620x2480

WE67K-125/2500

1250

2500

2050

320

150

420

7.5

6950

2600x1600x2480

WE67K-125/3200

1250

3200

2600

320

150

420

7.5

8200

3300x1620x2480

WE67K-125/4000

1250

4000

3600

350

150

420

7.5

9500

4100x1620x2480

WE67K-160/3200

1600

3200

2600

400

200

480

11

11000

3300x1620x2480

WE67K-160/4000

1600

4000

3600

400

200

480

11

13000

4100x1620x2480

WE67K-200/3200

2000

3200

2600

400

200

520

15

12800

3300x1650x2980

WE67K-200/4000

2000

4000

3600

400

200

520

15

15800

4100x1680x3000

WE67K-200/6000

2000

6000

4800

400

200

520

18.5

23500

6100x1750x3150

WE67K-250/3200

2500

3200

2600

400

200

520

18.5

13800

3300x1650x2980

WE67K-250/4000

2500

4000

3600

400

200

520

18.5

15200

4100x1680x3000

WE67K-250/6000

2500

6000

4800

400

200

520

18.5

24600

6100x1750x3150

WE67K-300/3200

3000

3200

2600

350

250

560

22

16600

3300x2050x3000

WE67K-300/4000

3000

4000

3600

350

250

560

22

20800

4100x2080x3100

WE67K-300/6000

3000

6000

4800

350

250

560

22

29000

6100x2080x3350

WE67K-400/4000

4000

4000

3600

350

250

580

37

27000

4100x2080x3200

WE67K-400/6000

4000

6000

4750

400

250

580

37

38500

6100x2180x3580

WE67K-500/4000

5000

4000

3600

350

250

580

37

28000

4100x2080x3250

WE67K-500/6000

5000

6000

4750

400

250

580

37

39000

6100x2180x3580

이 카탈로그에 제공된 설명 및 사양은 통지없이 수정됩니다.

자세한 내용은 당사에 문의하십시오

우리가 필요할 때 주저하지 마십시오!

SUBMIT

에 대한
Nantong Pacific CNC 공작 기계 Co., Ltd
Nantong Pacific CNC 공작 기계 Co., Ltd

Nantong Pacific CNC 공작 기계 Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other 제품, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


전문가로서 China WE67K 시리즈 전자 유압 서보 CNC 유압 판금 굽힘 기계 Manufacturers and WE67K 시리즈 전자 유압 서보 CNC 유압 판금 굽힘 기계 Factory,이 회사는 이제 표준 시리즈 제품 및 비표준 장비를 설계, 개발 및 제조 할 수있는 기능을 가지고 있습니다. 제품은 전국 전역에서 잘 판매되며, 동남아시아, 유럽, 미국 및 중동으로의 많은 수출입니다. 이 회사는 20,000 평방 미터 이상의 면적을 차지하며, 전문 지식, 생산 및 테스트 장비를 가진 엔지니어 및 기술자 그룹이 완성되었습니다. 수년에 걸쳐 공작 공작 기계의 연구 및 혁신에 전념해 왔으며, 제품 판매 및 사후 판매 서비스는 베이징, 티안 진, 티안 진, 샤고, 샨 돈, 잔주, 구천, 상하이, 항저우, 청두, Xi '및 Jiangssu 영역에서 더 완벽한 세일즈를 확립했습니다. 지점은 국내 및 외국 고객의 요구를 충족시키기 위해 최선을 다하십시오.


오늘날의 세계에서 희망과 기회로 가득 찬 태평양 공작 기계와 고객은 일반적인 개발을 위해 함께 진행됩니다.

소식
산업 지식의 확장

WE67K 시리즈 전자 유압 서보 CNC 유압 판금 굽힘 기계 전기 유압 서보 제어 기술 및 CNC 프로그래밍을 통합하여 금속 시트의 가공을 실현합니다. 작동 원리는 CNC 시스템의 지침을 유압 시스템의 정확한 동작으로 변환하고 폐쇄 루프 피드백 메커니즘을 통해 실시간으로 오류를 수정하는 것입니다. 특정 프로세스에서 연산자는 먼저 CNC 인터페이스를 통해 시트 매개 변수, 굽힘 각도 및 금형 유형을 입력하고 시스템은 최적화 된 굽힘 프로그램을 자동으로 생성합니다. 유압 시스템은 기어 펌프를 구동하기 위해 서보 모터에 의해 구동되며, 오일 펌프 출력 흐름 및 압력은 실시간 요구에 따라 조정되므로 기존의 비동기 모터에 비해 에너지 소비를 약 25% 줄일 수 있습니다. 유압 시스템은 통합 제어 시스템과 수입 밀봉 링을 채택하며 외관은 아름답고 간단합니다.

굽힘 공정 동안, 프레스 실린더는 솔레노이드 밸브에 의해 제어되어 시트를 클램핑하고, 후면 정지 장치는 서보 모터에 의해 정확하게 배치되어 볼 스크류 선형 가이드를 구동하고 ± 0.1mm 이하의 오류가 있습니다. 슬라이드가 시트에 닿으면 유압 시스템이 작업 모드로 전환되고 압력이 상단 다이를 통해 시트로 전송되어 V 자형 하부 다이에서 플라스틱으로 변형됩니다. 주요 보상 기술은 굽힘 프로세스 중에 재료 반동 또는 공작 기계 수축으로 인한 편차를 자동으로 상쇄하여 각도 일관성을 보장합니다.

Nantong Pacific CNC 공작 기계 Co., Ltd China Custom We67k 시리즈 전기 고압 서보 CNC 유압 판금 굽힘 기계 제조업체 및 공장입니다. 유압 시스템은 통합 제어 시스템, 수입 밀봉 링, 아름답고 간단한 외관을 가지고 있으며, 백 게이지 메커니즘은 다중 백 게이지 축, 더 나은 성능, 정밀도. 를 제어 할 수 있습니다.
