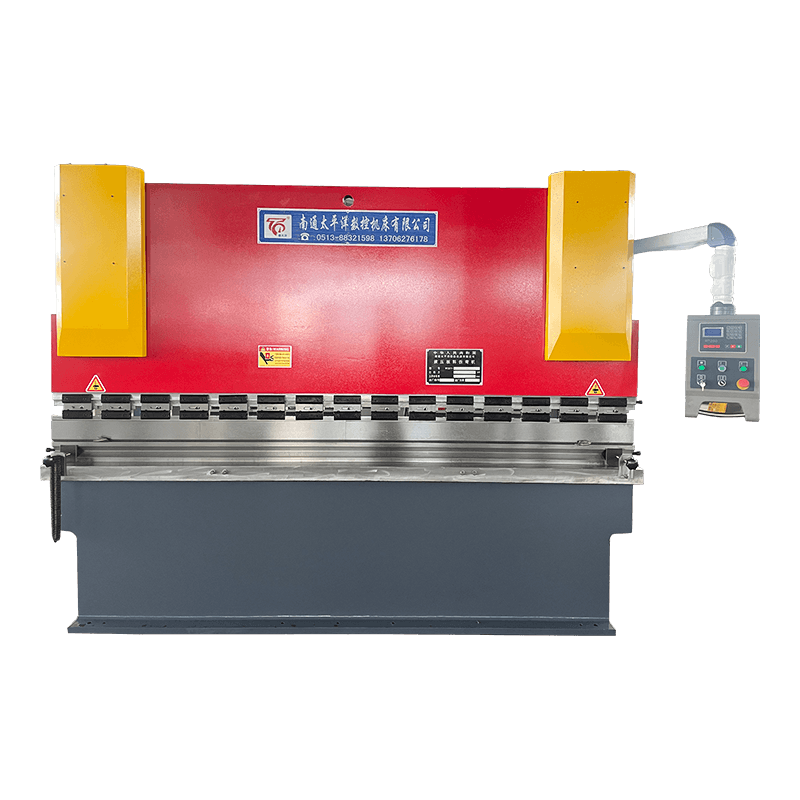

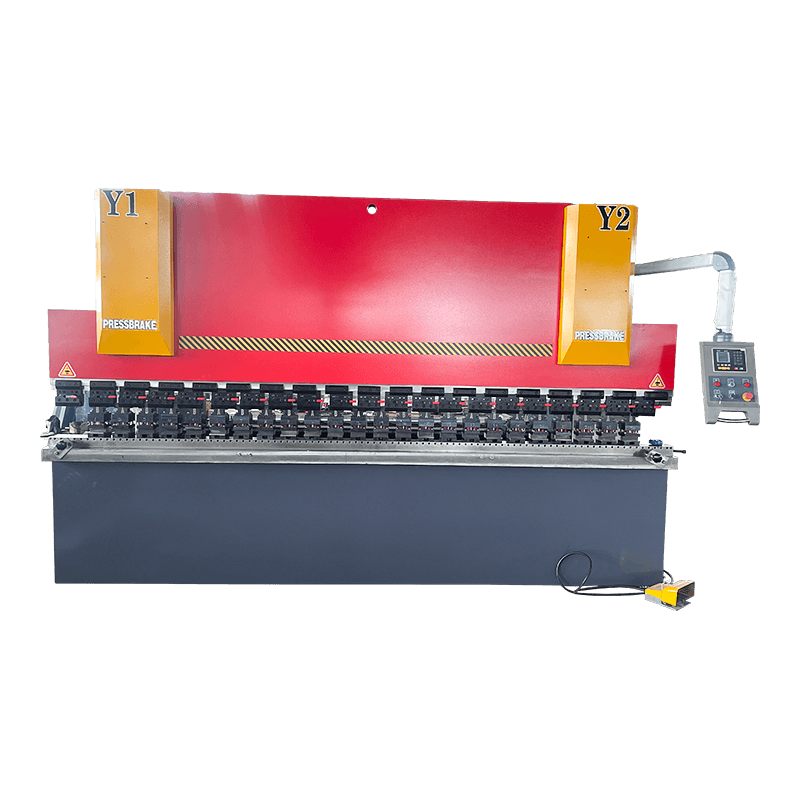

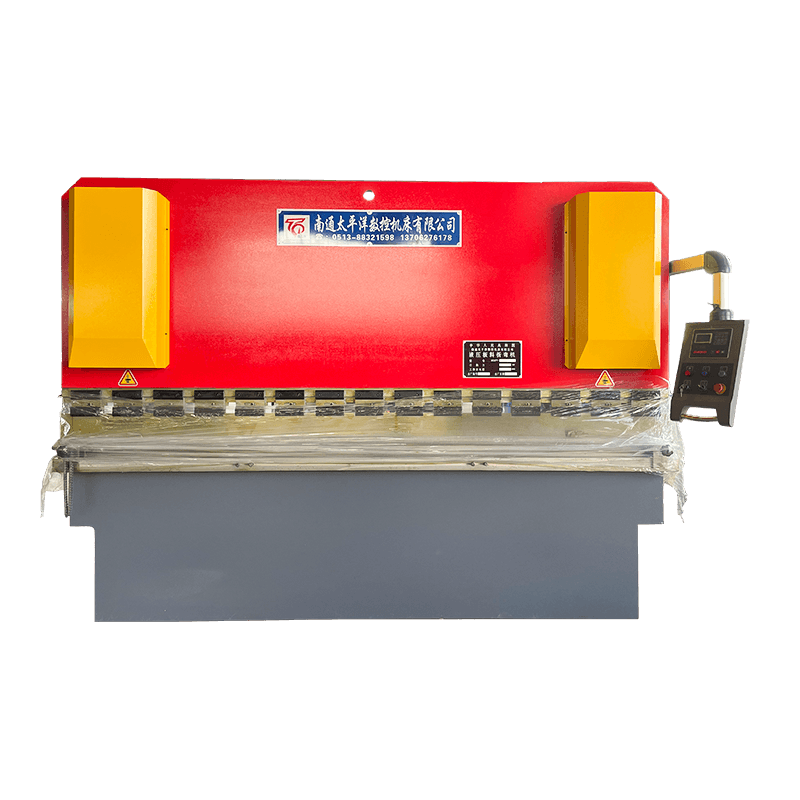

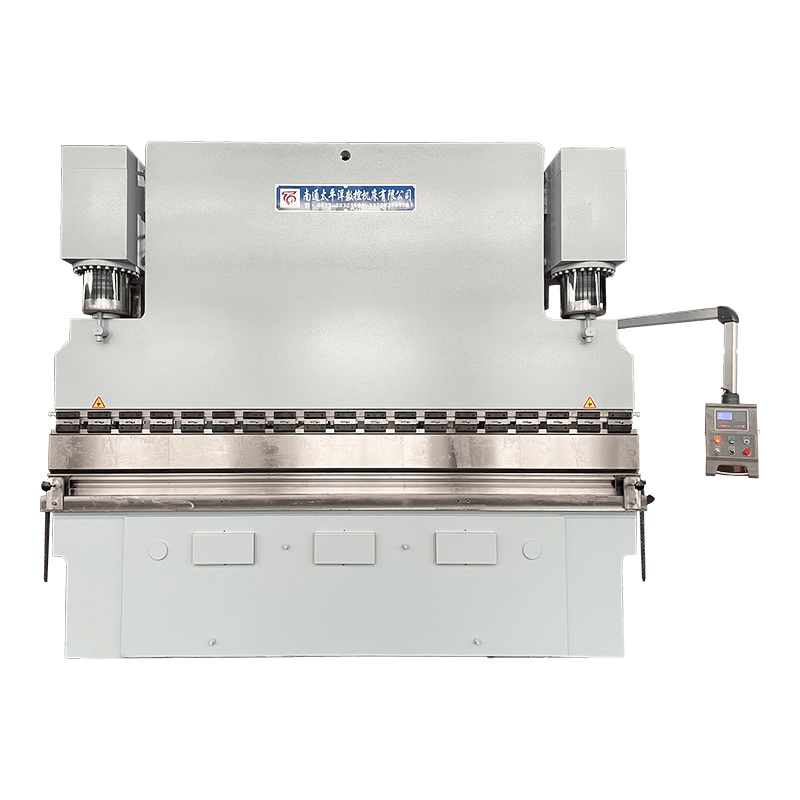

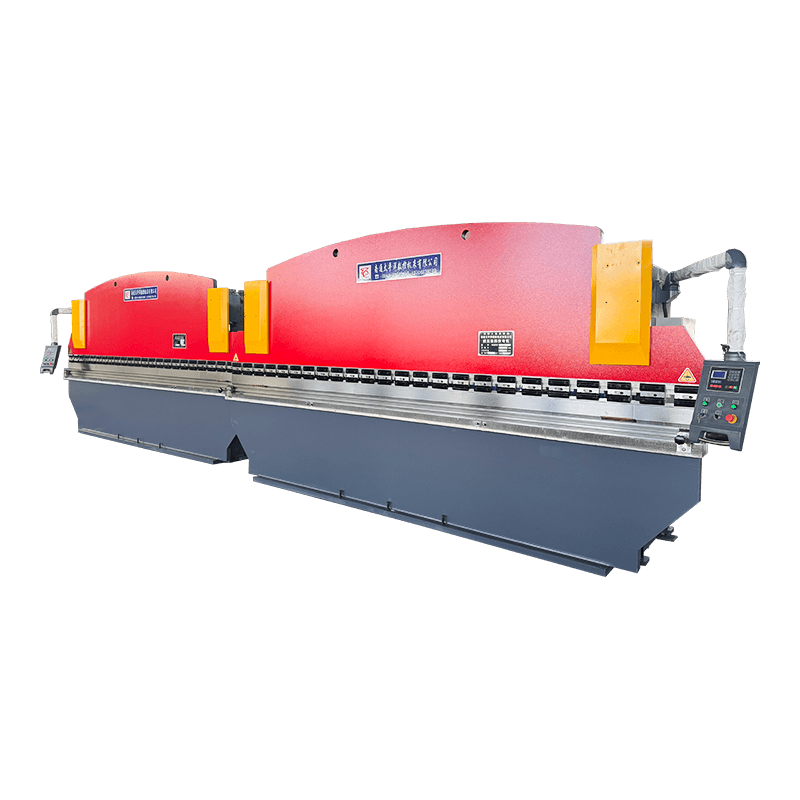

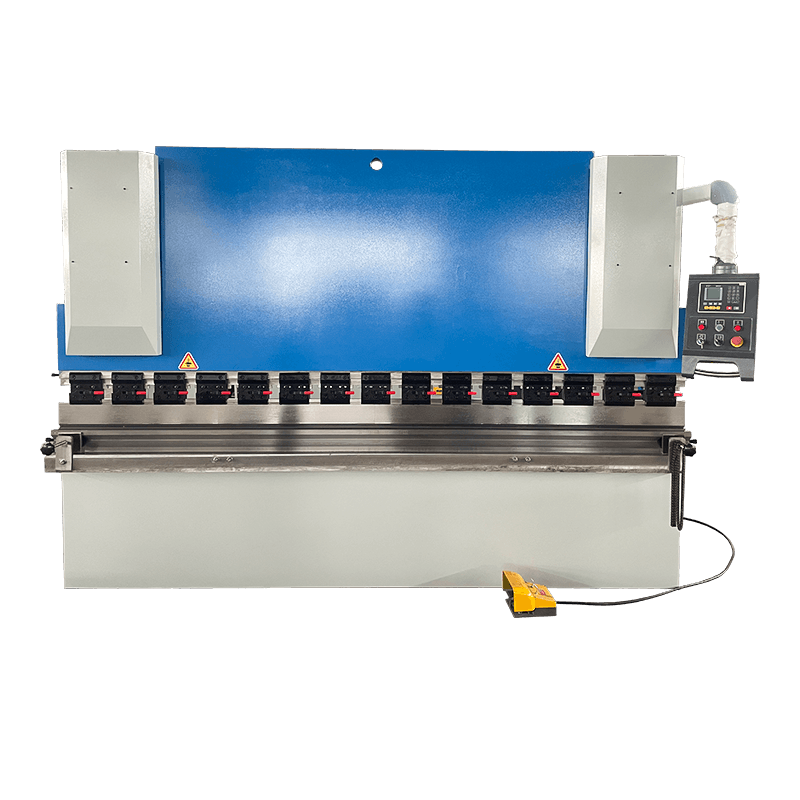

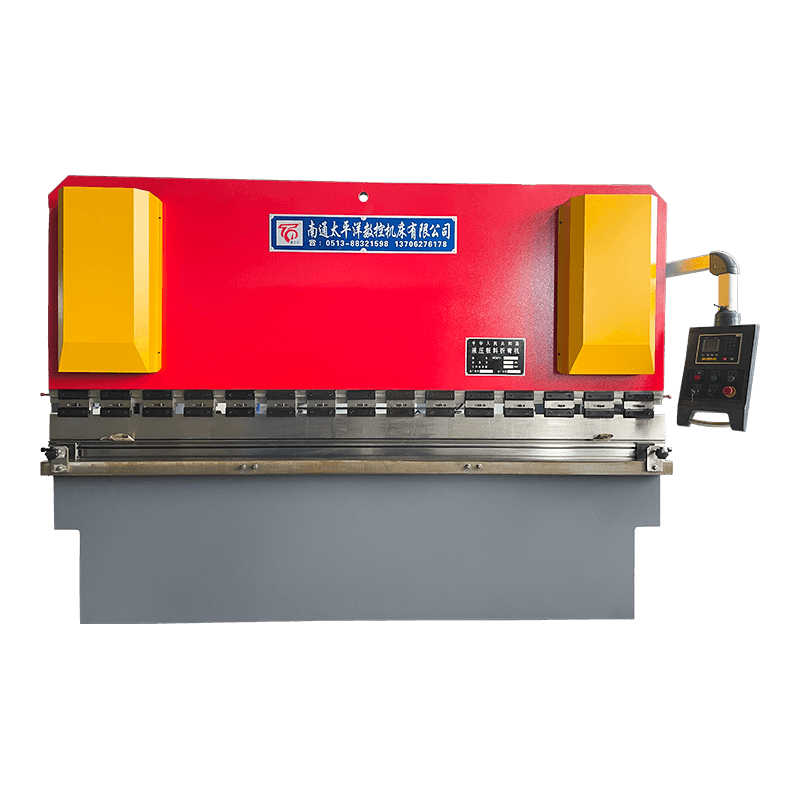

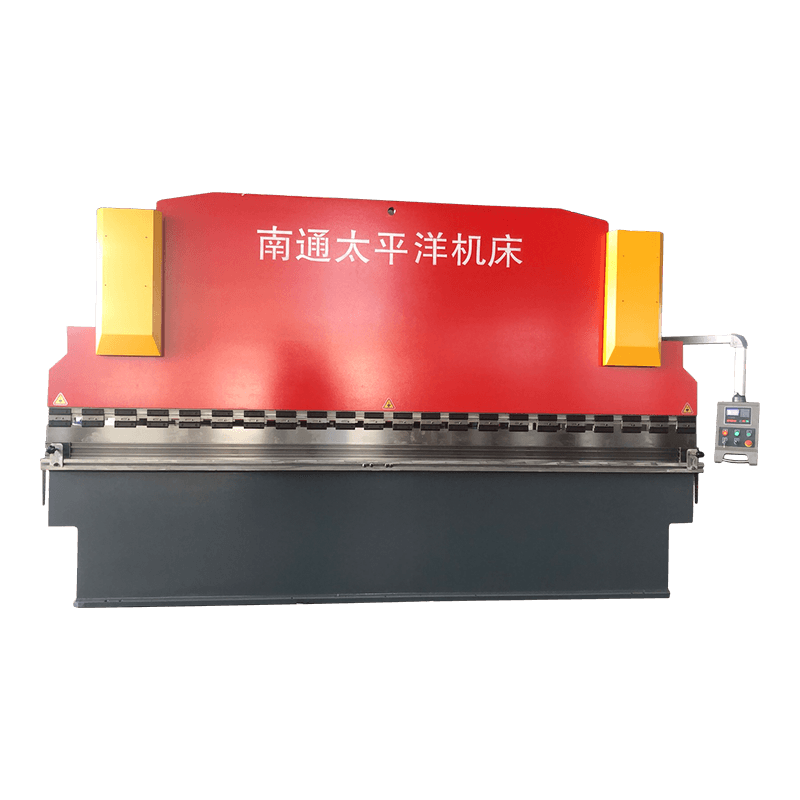

WC67Y-시리즈 유압 판금 벤딩 머신

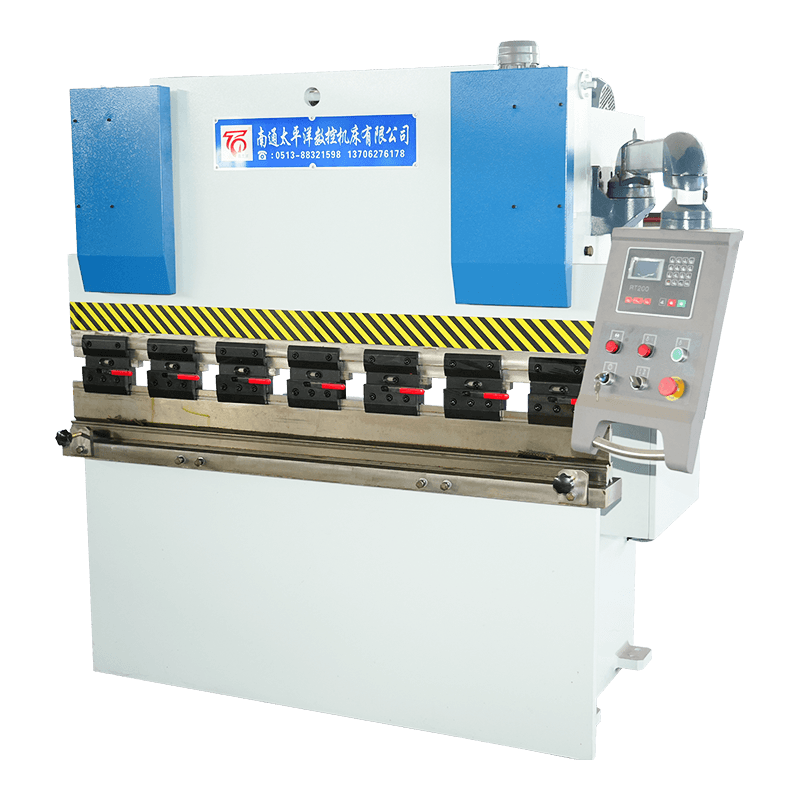

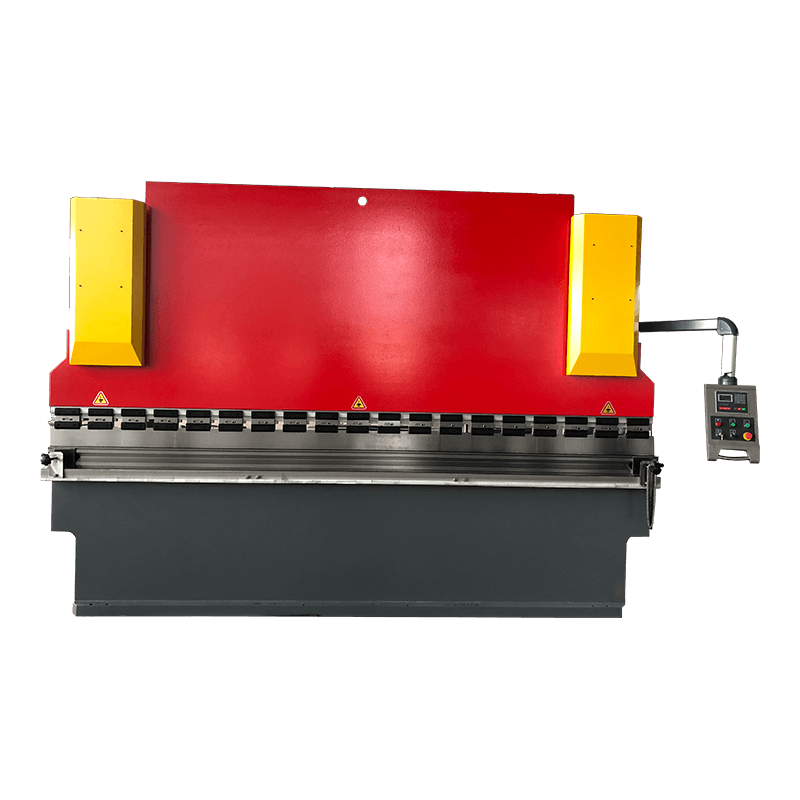

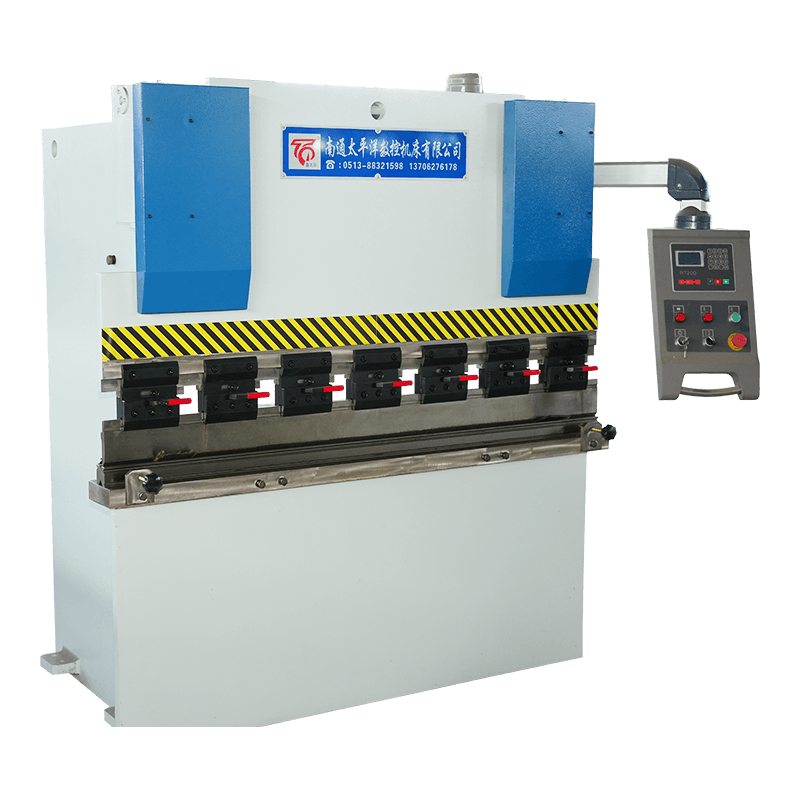

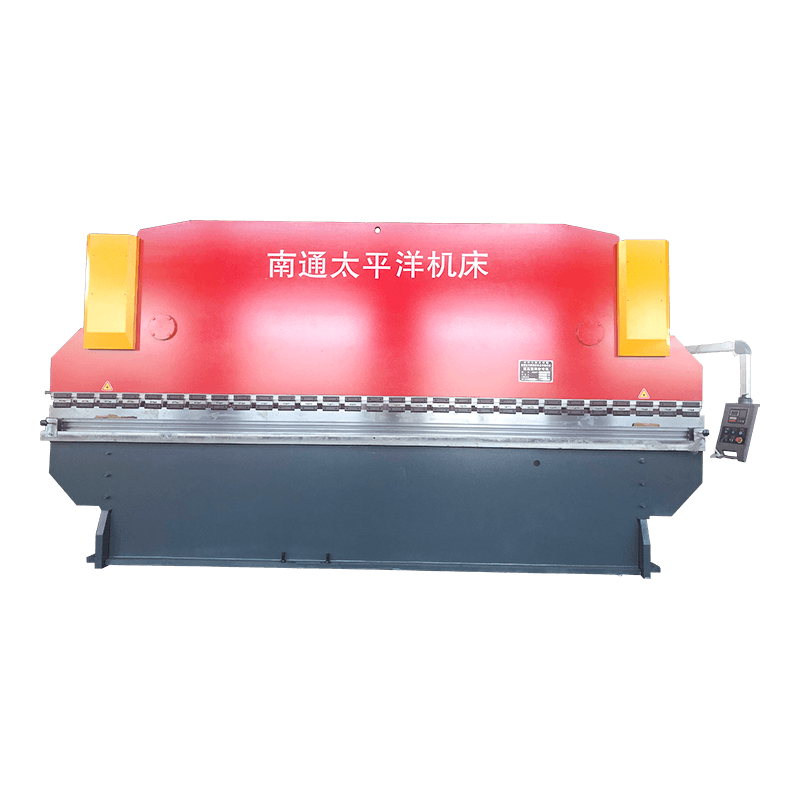

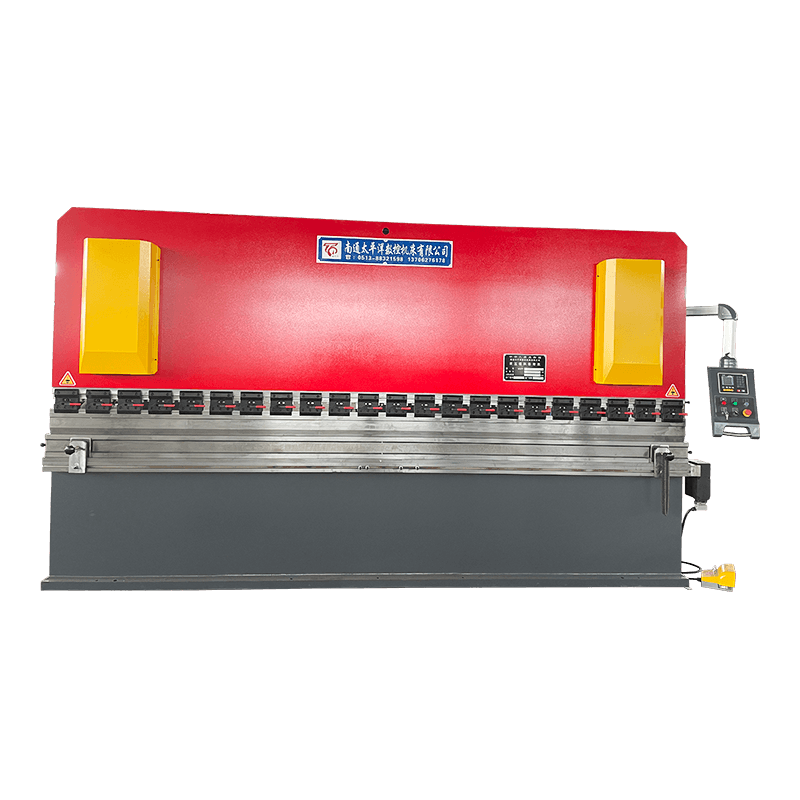

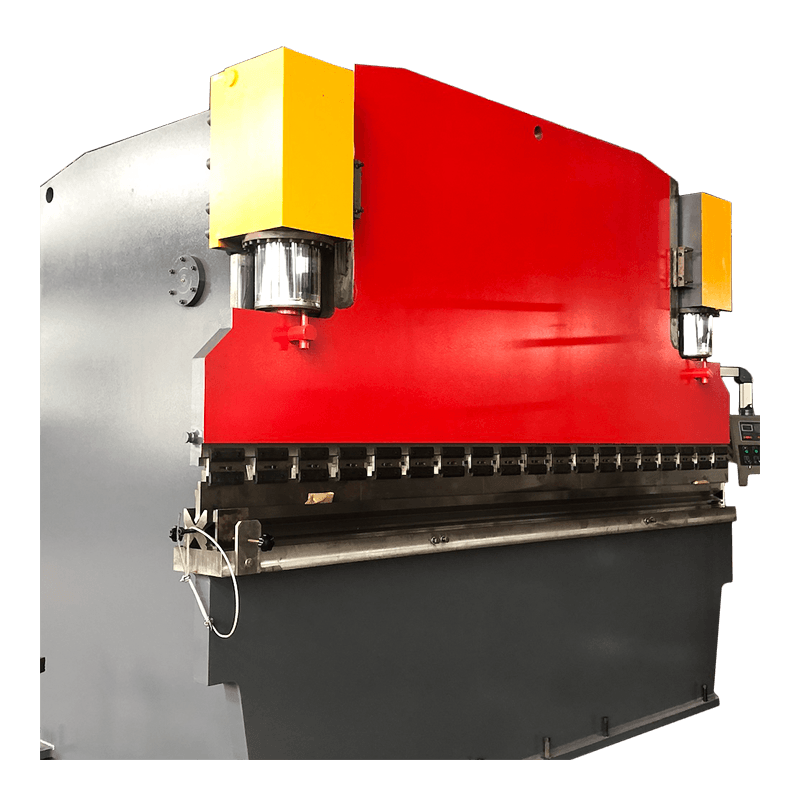

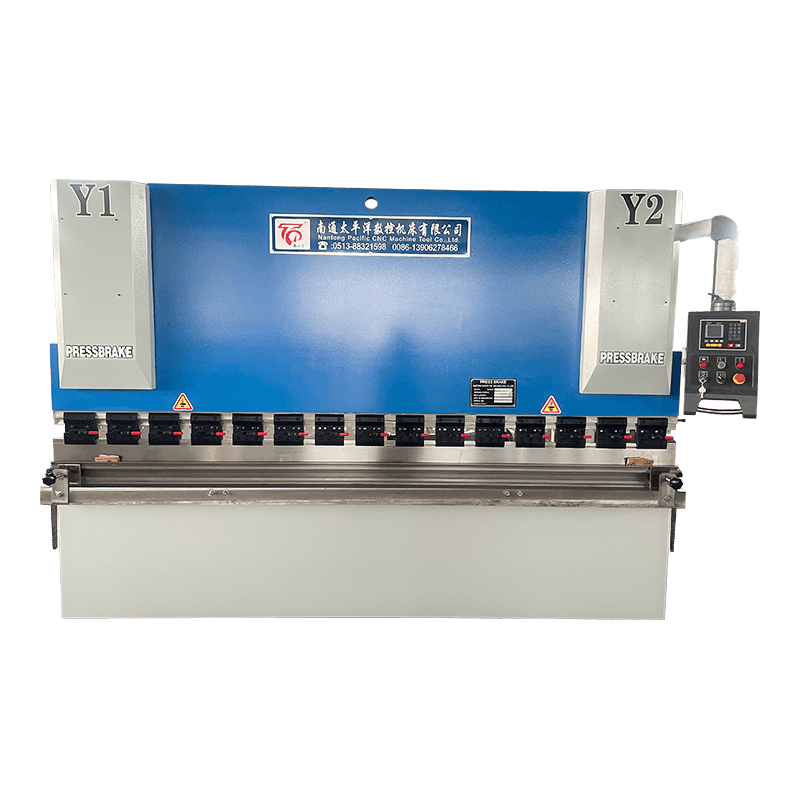

WC67Y 시리즈 유압 프레스 브레이크는 금속 가공 작업장, HVAC 생산 및 일반 제조에 널리 사용되는 비용 효율적인 NC 판금 벤딩 머신입니다. E21 또는 RT200 NC 제어 시스템이 장착된 이 유압 벤딩 머신은 안정적인 성능, 쉬운 작동, 낮은 유지 관리를 결합하여 중소 생산 환경에 가장 적합한 선택입니다.

주요 특징
모든 강철 용접 구조: 전체 기계 프레임은 진동 응력 완화 처리가 된 전체 강철 용접 구조를 채택합니다. ANSYS 응력 분석 소프트웨어로 설계 및 검증된 이 제품은 높은 기계적 강도, 강성 및 장기 안정성을 보장합니다.

분할 가능한 상부 금형: 상부 툴링은 고객 요구 사항에 따라 분할되어 다양한 크기와 모양의 공작물 처리에 적응하여 생산 유연성을 향상시킬 수 있습니다.

NC 제어 시스템: E21 NC 컨트롤러가 장착된 이 시스템은 백 게이지 스트로크와 램 스트로크를 프로그래밍하고 다양한 굽힘 작업의 빠른 설정을 위해 최대 40세트의 프로그램을 저장할 수 있습니다.

정밀 가공 공정: 기계 프레임은 연삭, 보링 및 세척 전 과정을 거쳐 장기간 작동 시 높은 정확성과 신뢰성을 보장합니다.

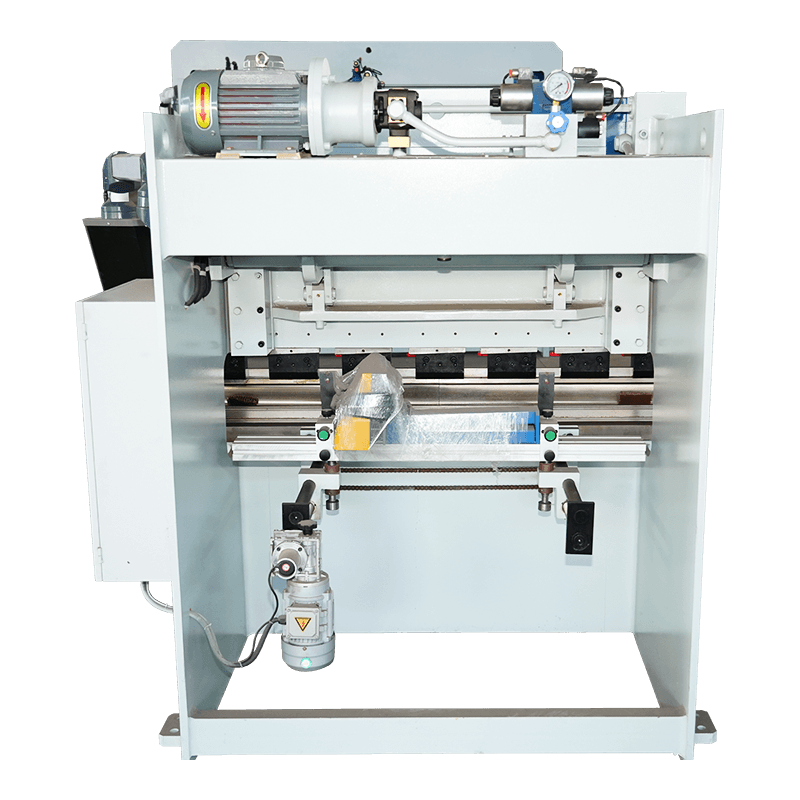

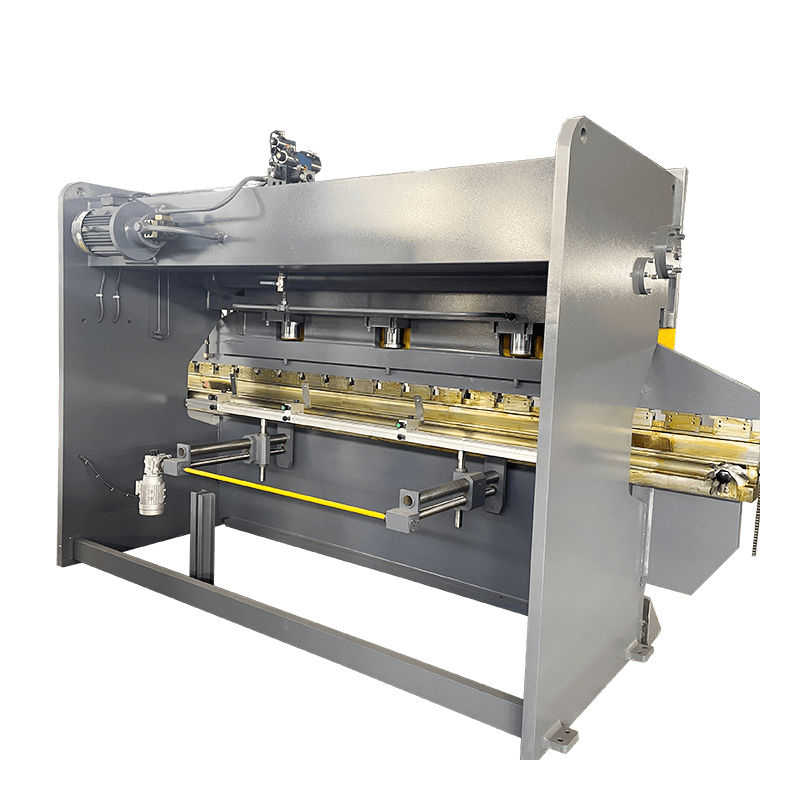

견고한 백 게이지: 강철 백 게이지 구조는 안정적이고 정확한 위치 지정을 제공하여 배치 전반에 걸쳐 일관된 굽힘 치수를 보장합니다.

유압 안전 및 제어: 오버플로 밸브는 유압 시스템의 과부하를 방지하고, 압력 스위치를 사용하면 다양한 재료와 두께에 따라 시스템 압력을 쉽게 조정할 수 있습니다.

비상 정지 안전: 발 스위치에는 비상 정지 기능이 탑재되어 있어 예상치 못한 상황이 발생할 경우 장비를 즉시 정지시켜 운전자의 안전을 강화합니다.

응용
이 유압 프레스 브레이크는 다음과 같은 산업 분야에서 탄소강, 스테인리스강, 알루미늄 및 기타 금속 시트를 구부리는 데 적합합니다.
판금 제조

HVAC 및 덕트 제조
주방기기 및 가전제품 생산
자동차 부품 및 구조용 철강 제조

문의

성능 특성:

1. 기계 본체는 유한 요소 분석으로 설계되었으며 진동 노화로 인해 내부 응력이 제거되어 기계 본체가 안정적이고 신뢰할 수 있습니다.
2. 독특한 후방 실린더 구동 장치는 레버 원리를 사용하여 설계되어 시스템의 작동 압력을 줄일 뿐만 아니라 시스템의 과부하 용량도 향상시킵니다. 시스템의 내구성과 기계식 무브먼트의 안정성이 향상됩니다.
3. 슬라이더의 오른쪽 끝에는 다점 위치 지정 장치가 제공되어 슬라이더를 원하는 위치로 쉽게 조정할 수 있을 뿐만 아니라 한 번에 6개의 다른 각도 위치 지정을 완료하여 작업자의 노동 강도를 줄이고 작업 효율성을 향상시킵니다.
4. 슬라이더의 왼쪽 끝에는 웜 기어 감속 모터와 편심 샤프트가 제공되어 슬라이더의 균형 조정이 용이할 뿐만 아니라 원추형 성형 및 굽힘과 같은 특수 가공 요구 사항을 충족합니다.
5. 하부 다이는 편향 보상 다이 홀더와 편향 플레이트로 설계되어 공작물의 직진성을 보장할 뿐만 아니라 공작물의 각도의 일관성을 보장하여 공작물의 기하학적 정확도를 향상시킵니다.

E21 NC 제어 기능:

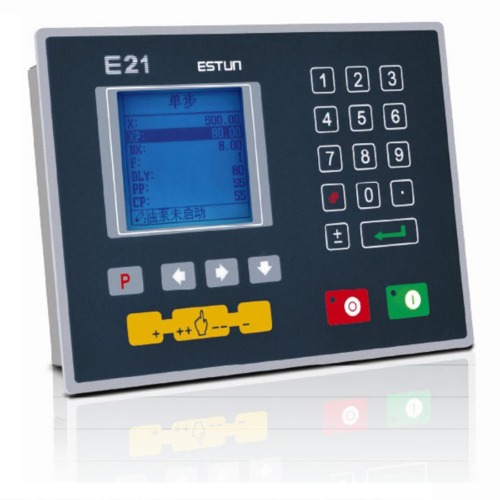

E21 벤딩머신 CNC 장치

특징:

●백게이지 및 블록 제어
●일반 AC 모터 제어, 주파수 인버터
●지능형 포지셔닝
●재고 카운터
●유지/감압 시간 설정
●최대 40개 프로그램, 프로그램당 최대 25단계의 프로그램 메모리
●한쪽 위치 지정
● 수납 기능
●하나의 주요 매개변수 백업/복원
●mm/인치

RT200 컨트롤러 기능:

RT200은 국내외 다수의 CNC 시스템의 장점을 바탕으로 당사에서 설계, 개발한 디지털 디스플레이 제어 시스템입니다. 이는 전단 기계 및 절곡 기계 산업의 특별한 요구 사항에 사용됩니다. 전통적인 디지털 디스플레이 시스템과 비교하여 다음과 같은 특징이 있습니다.
1. LCD 디스플레이
2. 외부 입력 신호의 자기 진단
3. 단방향 포지셔닝
4. 하드웨어 4배 주파수
5. 아름답고 견고한 외관
6. 높은 비용 성능
7. 다단계 프로그래밍 기능

공작 기계의 표준 구성:

1. E21 또는 RT200 시스템의 표준 구성. 시스템이 필요하지 않은 경우 디지털 디스플레이 장치를 별도로 선택할 수도 있습니다.
2. 탈착 가능한 전면 지지대
3. 벤딩 머신 몰드는 몰드의 수명을 보장하기 위해 경도 42도의 42CRMO 재질로 만들어졌습니다.
4. 기계 설비. 상부 금형은 안전성이 높은 기계식 후크형 고정구입니다.

선택사항:

1. 광전 보호
2. 특수 금형
3. 퀵 픽스쳐
4. 수동 보상 시스템
5. 조명 설치
6. 맞춤형 난간
7. 기타 특별한 요구 사항은 회사의 가격 확인을 따릅니다

시리즈 WC67Y/K 유압 프레스 브레이크 주요 매개변수

모델	공칭 압력 (KN)	길이 테이블 (mm)	거리 프레임 사이 (mm)	목구멍 깊이 (mm)	뇌졸중 (mm)	열린 높이 (mm)	메인 모터 (킬로원)	무게 (KG)	전체 치수 LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950

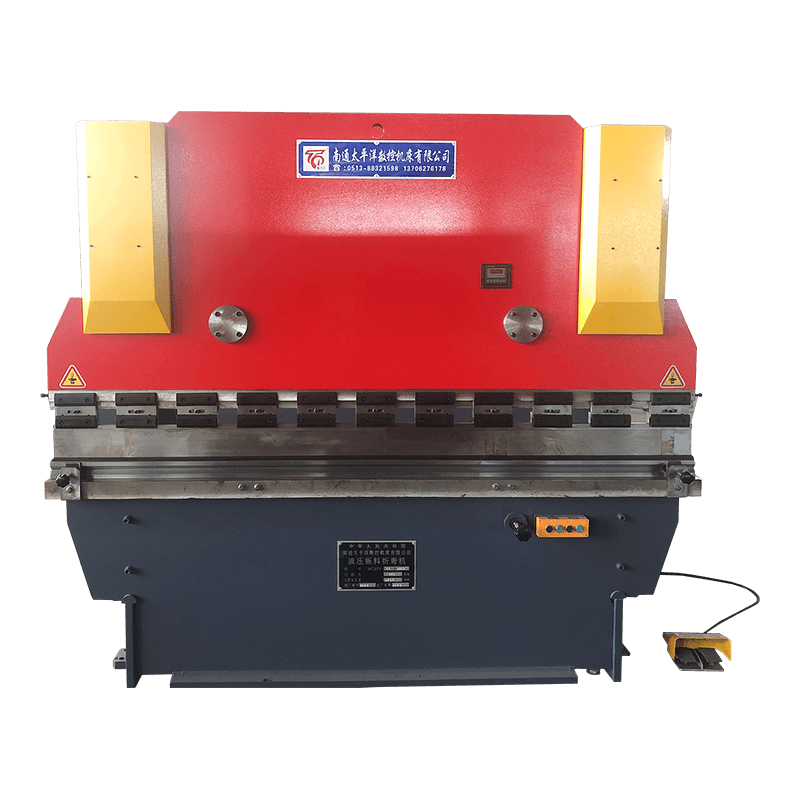

WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

본 카탈로그에 기재된 설명 및 사양은 예고 없이 변경될 수 있습니다.
