/ 제품 / 플레이트 롤링 머신 / W11 시리즈 3- 롤러 대칭 기계식 롤링 머신

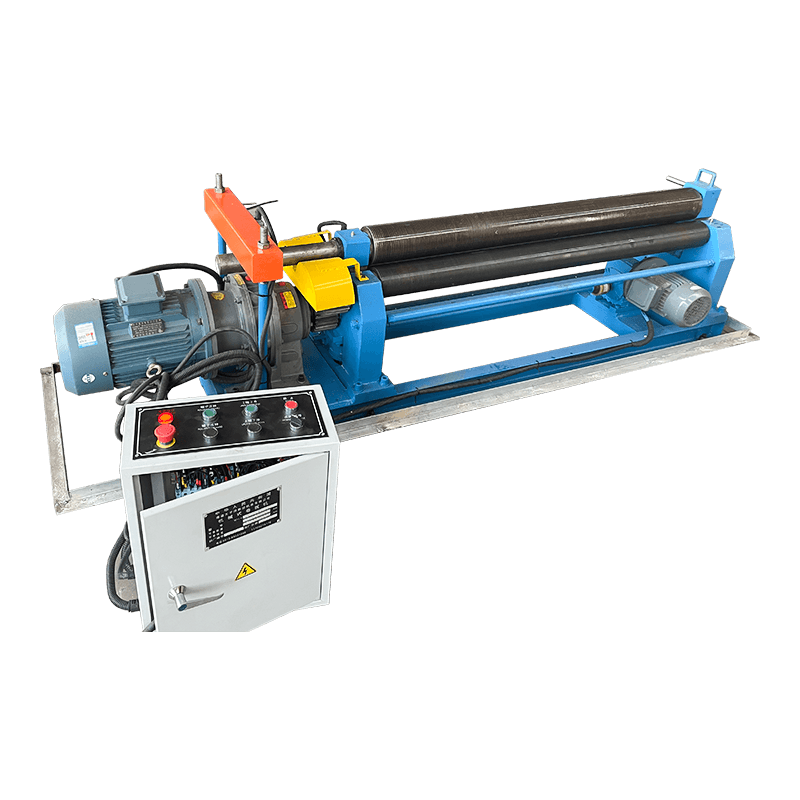

W11 시리즈 3- 롤러 대칭 기계식 롤링 머신

1. W11은 전통적인 3 롤 더블 핀치 플레이트 벤딩 기계의 최신 진화입니다. 그것은 제조점의 요구를 다루도록 설계되었습니다 : 힘, 사용자 친근감 및 다양성. Ermak의 중장 및 슈퍼 헤비 듀티 머신 제조 경험은 W11 시리즈 플레이트 롤의 설계에 적용됩니다.

2. W11 시리즈는 카테고리에서 가장 정확한 3 롤 기계입니다. RGS 설계는 더 높은 굽힘 정확도를 보장하는 굽힘 지점 사이의 거리를 최소로 줄입니다.

3. 각 굽힘 롤에 4 개의 독립 베어링을 통합 한 MCS 베어링 시스템은 W11의 표준 기능입니다. 더 높은 신뢰성 (하중 흡수 용량)을 보장하고 측면 롤을 기울이는 범위를 증가시켜 원뿔을 굴릴 때 더 많은 다양성을 초래합니다.

문의

제품 설명

명세서

모델

두께
코일 판
(mm)

너비
코일 판
(mm)

플레이트 수율

(MPA)

직경
상단 롤러
(mm)

메인 모터
(KW)

무게
(kg)

전반적인
치수
lxwxh
(mm)

W11-4x1500

1-4

1500

245

140

3

1500

2800x800x1100

W11-4x2000

1-4

2000

245

160

4

1800

3400x800x1100

W11-6x2000

1-6

2000

245

170

4

2000

3600x900x1350

W11-6x2500

1-6

2500

245

190

5.5

2600

3600x900x1350

W11-8x2000

1-8

2000

245

190

5.5

2800

3600x1000x1350

W11-8x2500

2-8

2500

245

220

7.5

3500

4300x1100x1400

W11-12x2000

3-12

2000

245

240

7.5

3800

3800x1100x1400

W11-12x2500

3-12

2500

245

260

11

4800

4600x1200x1450

W11-16x2000

3-16

2000

245

260

11

4600

4100x1200x1450

W11-16x2500

3-16

2500

245

280

11

5900

4800x1400x1450

W11-20x2000

3-20

2000

245

280

11

7000

4100x1200x1450

W11-20x2500

3-20

2500

245

340

15

8600

4800x1400x1450

이 카탈로그에 제공된 설명 및 사양은 통지없이 수정됩니다.

자세한 내용은 당사에 문의하십시오

우리가 필요할 때 주저하지 마십시오!

SUBMIT

에 대한
Nantong Pacific CNC 공작 기계 Co., Ltd
Nantong Pacific CNC 공작 기계 Co., Ltd

Nantong Pacific CNC 공작 기계 Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other 제품, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


전문가로서 China 3-Rollers Symmetrical Mechanical Rolling Machine Suppliers and W11 Series 3-Rollers Symmetrical Mechanical Rolling Machine Company,이 회사는 이제 표준 시리즈 제품 및 비표준 장비를 설계, 개발 및 제조 할 수있는 기능을 가지고 있습니다. 제품은 전국 전역에서 잘 판매되며, 동남아시아, 유럽, 미국 및 중동으로의 많은 수출입니다. 이 회사는 20,000 평방 미터 이상의 면적을 차지하며, 전문 지식, 생산 및 테스트 장비를 가진 엔지니어 및 기술자 그룹이 완성되었습니다. 수년에 걸쳐 공작 공작 기계의 연구 및 혁신에 전념해 왔으며, 제품 판매 및 사후 판매 서비스는 베이징, 티안 진, 티안 진, 샤고, 샨 돈, 잔주, 구천, 상하이, 항저우, 청두, Xi '및 Jiangssu 영역에서 더 완벽한 세일즈를 확립했습니다. 지점은 국내 및 외국 고객의 요구를 충족시키기 위해 최선을 다하십시오.


오늘날의 세계에서 희망과 기회로 가득 찬 태평양 공작 기계와 고객은 일반적인 개발을 위해 함께 진행됩니다.

소식
산업 지식의 확장

그만큼 W11 시리즈 3- 롤러 대칭 기계식 롤링 머신 여러 주요 기술 혁신을 통해 산업 급 플레이트 롤링 장비의 성능 표준을 재정의했습니다. 장비의 구조적 강도, 사용자 친화 성 및 프로세스 적응성을 새로운 수준으로 취했습니다. 혁신적인 롤 시스템 레이아웃 및 변속기 시스템 설계는 고강도 합금 강판의 연속 롤링 작업에 쉽게 대처할 수있을뿐만 아니라 초경판의 정밀도 굽힘을 완료하여 현대적인 판금 처리 워크샵에 없어서는 안될 기계입니다.

핵심 설계의 획기적인 업그레이드는 RGS (감소 된 GAP 시스템) 롤러 그룹 아키텍처에 반영됩니다. 정확하게 계산 된 3 차원 기계 모델을 통해 상단 롤러와 하단 롤러의 굽힘 동작 지점 사이의 거리는 업계의 최소 간격으로 압축됩니다. 이 혁신은 플레이트의 굽힘 과정에서 스트레스 확산 효과를 크게 줄입니다. 50mm 두께의 스틸 플레이트가 초당 15 °의 속도로 롤링되면 RGS 시스템은 0.3mm/m의 극한 정확도 범위 내에서 프로파일 편차를 제어 할 수 있으며, 이는 전통적인 모델보다 거의 40% 더 높습니다. 디지털 슬라이더 갭 조정 메커니즘을 사용하면 연산자는 제어 화면에 플레이트 매개 변수 만 입력하면 시스템이 최적의 롤러 간격과 자동으로 일치합니다.

Nantong Pacific CNC 공작 기계 Co., Ltd China Custom W11 Series 3-Rollers 대칭 기계식 롤링 머신 공급 업체 및 회사, 우리는 맞춤형 3- 롤러 대칭 기계식 롤링 머신 판매를 전문으로합니다. 직경이 600mm 인 각 굽힘 롤러는 4 세트의 독립적 인 하중 테이퍼 롤러 베어링으로지지됩니다. 이 분산 지원 설계는 단일 포인트 베어링 용량을 65%증가시킬뿐만 아니라 고유 한 응력 균형 효과를 만듭니다. 실제 작동에서 장비가 최대 1,200 톤의 선박을위한 초 두께 강판을 처리하면 롤러 편향은 항상 0.05mm의 현미경 규모 내에서 억제됩니다.
