Jul 23, 2026
대부분의 현대 금속 가공 작업장에서는 CNC 플레이트 벤딩 머신은 더 높은 정확도, 더 빠른 부품 간 전환 및 더 일관된 출력을 제공합니다. 순수 유압식 수동 벤딩 머신보다 전통적인 유압 플레이트 벤딩 머신은 작업자가 동일한 기본 각도를 반복적으로 구부리고 프로그래밍 유연성이 필요하지 않은 단순하고 적은 양의 작업장에서 여전히 자리를 잡고 있습니다. 간단히 말해서, 생산에 다양한 부품 형상, 엄격한 허용 오차 요구 사항 또는 여러 교대조에 걸쳐 반복 주문이 포함되는 경우 CNC 프레스 브레이크가 더 강력한 장기 옵션입니다. 귀하의 작업이 소규모이고, 교육 시간 측면에서 예산을 고려하고, 좁은 범위의 단순 굽힘에 중점을 두는 경우에도 유압식 플레이트 굽힘 기계는 여전히 안정적으로 작동할 수 있습니다.
이 가이드의 나머지 부분에서는 각 기계 유형의 작동 방식, 정확도와 출력에서 실제 성능 차이가 나타나는 위치, 올바른 벤딩 기술을 자신의 생산 패턴에 맞추는 방법을 자세히 설명합니다. 그 과정에서 우리는 다음을 사용하여 금속 제조 작업장에서 보고된 일반적인 성능 패턴을 참조합니다. 프레스 브레이크 장비와 비교 차트를 함께 제공하여 차이점을 한 눈에 더 쉽게 확인할 수 있습니다.
간단히 유압 프레스 브레이크라고도 불리는 유압 플레이트 벤딩 머신은 유압 실린더를 사용하여 램을 아래쪽으로 구동하여 금속 플레이트를 V 다이 또는 U 다이에 밀어 넣어 굽힘을 생성합니다. 굽힘 각도와 깊이는 기계적 정지 장치, 백 게이지 및 수동으로 설정된 스트로크 한계를 통해 작업자가 제어합니다. 이 범주의 기계는 기계적 개념이 간단하고, 작동 논리를 배우기 쉽고, 기계가 복잡한 설정 없이 광범위한 플레이트 두께를 견딜 수 있기 때문에 수십 년 동안 작업장의 필수 요소였습니다.
오일은 유압 펌프에 의해 가압되어 램 위에 위치한 실린더로 밀려 들어갑니다. 압력이 증가함에 따라 램은 밸브 제어를 통해 작업자가 설정한 속도와 힘으로 하강합니다. 굽힘 깊이는 일반적으로 기계식 또는 디지털 깊이 조절기에 의해 제한되며 각도 정확도는 작업자 경험, 다이 선택 및 백 게이지가 각 플레이트에 얼마나 일관되게 배치되어 있는지에 따라 크게 달라집니다.
유압식 플레이트 벤딩 머신은 소규모 제작 공장, 수리 작업장 및 브래킷, 앵글 섹션, 인클로저 패널과 같은 좁은 범위의 반복 부품을 생산하는 시설에서 일반적으로 사용됩니다. 설정은 저장된 프로그램이 아닌 수동 게이지에 의존하기 때문에 이 기계 유형은 빈번한 설계 변경 없이 연장된 실행을 위해 동일한 하나 또는 두 개의 굽힘 프로파일이 생성되는 작업에 적합합니다.
주목할 만한 점은 유압 기계의 굽힘 정확도가 작업자 기술과 밀접하게 연관되어 있다는 것입니다. 동일한 유압 플레이트 벤딩 머신을 작업하는 두 명의 작업자는 특히 스프링백이 플레이트마다 달라지는 얇은 게이지 재료에서 눈에 띄게 다른 각도 일관성을 생성할 수 있습니다. 이러한 가변성은 주문량이 증가함에 따라 작업장이 결국 CNC 제어 대안을 찾는 주요 이유 중 하나입니다.
A CNC 플레이트 벤딩 머신 기존 프레스 브레이크와 동일한 유압 램 원리를 사용하지만 램 위치, 굽힘 순서, 백 게이지 이동 및 스트로크 깊이를 자동으로 제어하는 컴퓨터 수치 제어 시스템을 추가합니다. 벤딩 프로그램이 저장되면 기계는 거의 변화 없이 수백 또는 수천 개의 부품에 대해 동일한 순서를 반복합니다. 이것이 핵심 이유입니다. CNC 프레스 브레이크 다양한 부품 형상을 대규모로 생산하는 작업장에서 표준 선택이 되었습니다.
일반적인 CNC 판 굽힘 기계에는 서보 구동 또는 비례식 유압 램, 프로그래밍 가능한 인터페이스가 있는 CNC 제어판, X 및 R 축의 자동 또는 반자동 백 게이지, 고급 모델의 각도 측정 센서가 포함됩니다. 다축 구성을 통해 백 게이지, 크라우닝 시스템 및 램 틸트를 순서대로 각 굽힘에 대해 자동으로 조정할 수 있습니다.
굽힘 순서는 모든 판에 대해 수동으로 설정되지 않고 프로그램으로 저장되므로 CNC 판 굽힘 기계는 유압 기계에서 볼 수 있는 작업자에 따른 변동을 많이 제거합니다. 각도 반복성이 향상되고, 서로 다른 부품 번호 간의 전환 시간이 크게 줄어들며, 설정을 처음부터 다시 교육하지 않고도 몇 달 후 반복 주문을 위해 동일한 프로그램을 불러올 수 있습니다.
많은 CNC 판 굽힘 기계 모델에는 작업자가 완성된 부품 프로파일을 그리고 제어 장치가 굽힘 순서, 톤수 및 백 게이지 위치를 자동으로 계산하도록 하는 그래픽 프로그래밍 소프트웨어도 포함되어 있습니다. 이는 기계 자체가 순수한 유압 장치보다 성능이 뛰어나더라도 구형 CNC 시스템에 비해 실용적인 기술 장벽을 낮춰줍니다.
아래 표에는 일반적인 생산 조건에서 유압식 판 벤딩 기계와 CNC 판 벤딩 기계를 비교할 때 작업장에서 일반적으로 경험하는 실질적인 차이점이 요약되어 있습니다.
| 특징 | 유압 플레이트 벤딩 머신 | CNC 플레이트 벤딩 머신 |
|---|---|---|
| 제어 방법 | 수동 게이지 및 스트로크 정지 | 프로그래밍 가능한 CNC 제어 시스템 |
| 굽힘 정확도 | 작업자 조정에 따라 다름 | 전체 생산 실행 전반에 걸쳐 일관되게 유지됨 |
| 새 부품 설치 시간 | 더 긴 수동 재측정 필요 | 더 짧은 저장된 프로그램을 불러올 수 있습니다. |
| 운영자 기술 요구 사항 | 경험과 연결된 높은 각도 품질 | 보통, 저장된 프로그램에 따라 안내됨 |
| 이상적인 생산 패턴 | 소규모 배치, 반복적인 단순 굽힘 | 혼합 배치 크기, 다양한 부품 형상 |
| 자동화 수준 | 낮음~보통 | 보통에서 높음 |
각도 정확도는 유압 및 CNC 벤딩 장비 간의 가장 명확한 차별화 요소 중 하나입니다. 아래 차트는 네 가지 일반적인 제어 구성에 걸쳐 보고된 일반적인 굽힘 공차 범위를 각도로 표시하며, 값이 작을수록 굽힘 정확도가 더 엄격하고 일관됨을 나타냅니다.
제어 유형별 일반적인 굽힘 각도 허용 오차, 값이 낮을수록 정확도가 더 엄격하고 반복 가능함을 나타냄
위에 표시된 것처럼, CNC 프레스 브레이크 서보 제어 장치가 장착된 기계는 일반적으로 수동으로 작동되는 유압식 플레이트 벤딩 머신보다 공차 범위를 몇 배 더 엄격하게 유지합니다. 구부린 후 정렬해야 하는 인클로저 패널 또는 구조용 브래킷과 같이 함께 쌓이는 부품의 경우 이러한 수준의 정확도로 작업 현장에서 재작업 및 피팅 조정이 눈에 띄게 줄어듭니다.
배치 크기는 어떤 머신 유형이 더 효율적으로 수행되는지에 직접적인 영향을 미칩니다. 소규모 일회성 작업은 단순성을 선호하는 반면 대규모 반복 실행은 저장된 프로그래밍 및 자동 측정을 선호합니다. 아래 세로 막대형 차트는 세 가지 일반적인 배치 범주에 걸쳐 8시간 교대당 처리된 평균 부품을 비교합니다.
8시간 교대당 처리된 평균 부품, 배치 범주 전반에 걸쳐 유압식 및 CNC 플레이트 벤딩 머신 출력 비교
배치 크기가 증가함에 따라 격차가 상당히 넓어집니다. 소규모 일회성 작업에서는 수동 설정 시간이 전체 작업에서 차지하는 비중이 작기 때문에 두 기계 유형 간의 출력이 상당히 비슷합니다. 대규모 반복 배치에서는 CNC 플레이트 벤딩 머신 프로그램을 한 번만 생성하면 이후의 모든 부품은 추가 게이지 조정 없이 동일한 자동 절곡 순서를 따르기 때문에 훨씬 앞서 나갈 수 있습니다.
스테인레스 스틸 제품, 건축 패널 및 경공업 부품을 취급하는 금속 제조 작업장 전반에 걸쳐 부품 다양성이 증가하고 처리 기대가 강화됨에 따라 CNC 제어 벤딩 장비로 꾸준한 전환이 이루어졌습니다. 아래 꺾은선형 차트는 최근 몇 년간의 이러한 일반적인 변화를 보여주며, 순수 수동 유압 제어와 CNC 제어 기계에서 실행되는 생산 시간의 예상 점유율을 추적합니다.
2019년부터 2026년까지 CNC 제어 및 수동 유압 벤딩 간의 생산 시간 변화 예시
이 패턴은 다음과 일치합니다. CNC 플레이트 벤딩 머신 manufacturer 일반적으로 주문서가 더 많은 부품 번호와 더 짧은 리드 타임 요청으로 다양해짐에 따라 작업장 고객이 장비를 업그레이드하고 노후된 수동 프레스 브레이크를 CNC 제어 장치로 교체하는 것을 관찰합니다.
각 기계 유형은 측정되는 치수에 따라 다르게 작동하므로 단일 숫자로 두 기계 유형 간의 차이를 완전히 포착할 수는 없습니다. 아래 레이더 차트는 6가지 작동 차원에 걸쳐 유압식 및 CNC 판 굽힘 기계의 점수를 0부터 10까지의 척도로 표시합니다.
6가지 작동 차원에 걸쳐 유압 대 CNC 플레이트 벤딩 머신의 상대적 점수
레이더 비교는 중요한 미묘한 차이를 강조합니다. 유압식 판 굽힘 기계는 단일 간단한 부품을 실행하기 전에 프로그래밍 단계가 필요하지 않기 때문에 작은 배치 효율성에 대해 실제로 합리적으로 좋은 점수를 받았습니다. 에이 CNC 플레이트 벤딩 머신 는 정밀성, 자동화, 프로그래밍 유연성 및 대규모 배치 효율성에서 크게 앞서 나가고 있으며, 이는 성장하는 대부분의 제조 기업이 수동 장비의 부담을 가장 먼저 느끼는 부분입니다.
유압식 및 CNC 판 벤딩 머신은 모두 광범위한 제조 분야에서 사용되지만, 부품의 복잡성과 필요한 일관성에 따라 혼합 방식이 달라집니다. 일반적인 응용 분야는 다음과 같습니다.
부품 간의 치수 일관성이 중요한 항공 및 계측 분야에서는 CNC 플레이트 벤딩 머신 일반적으로 저장된 프로그램이 유압 기계 작동 전반에 걸쳐 나타날 수 있는 누적 변동을 제거하기 때문에 선호됩니다. 일반 건축 제작 또는 기본 브래킷 생산과 같은 부문에서 유압 굽힘은 실용적이고 널리 사용되는 방법으로 남아 있습니다. 특히 작업장에서 이미 수동 게이지 설정에 능숙한 작업자를 교육한 경우 더욱 그렇습니다.
올바른 벤딩 장비를 선택하는 것은 최신 기술만을 기반으로 선택하는 것이 아니라 기계 성능을 실제 생산 패턴에 맞추는 것입니다. 아래 단계에서는 실제적인 결정 과정을 간략하게 설명합니다.
두 기계 유형 모두 유압 오일 상태, 씰 및 구조적 구성 요소에 대한 일상적인 주의가 필요하지만 유지 관리 초점은 둘 사이에서 약간 다릅니다.
두 기계 유형 중 하나를 실행하는 작업장은 수동 수리보다는 예정된 유지 관리 루틴을 통해 이익을 얻습니다. 왜냐하면 유압 시스템의 일관된 유지 관리는 수개월 간의 지속적인 작동에 걸쳐 안정적인 굽힘 정확도가 유지되는 방식에 직접적인 영향을 미치기 때문입니다.

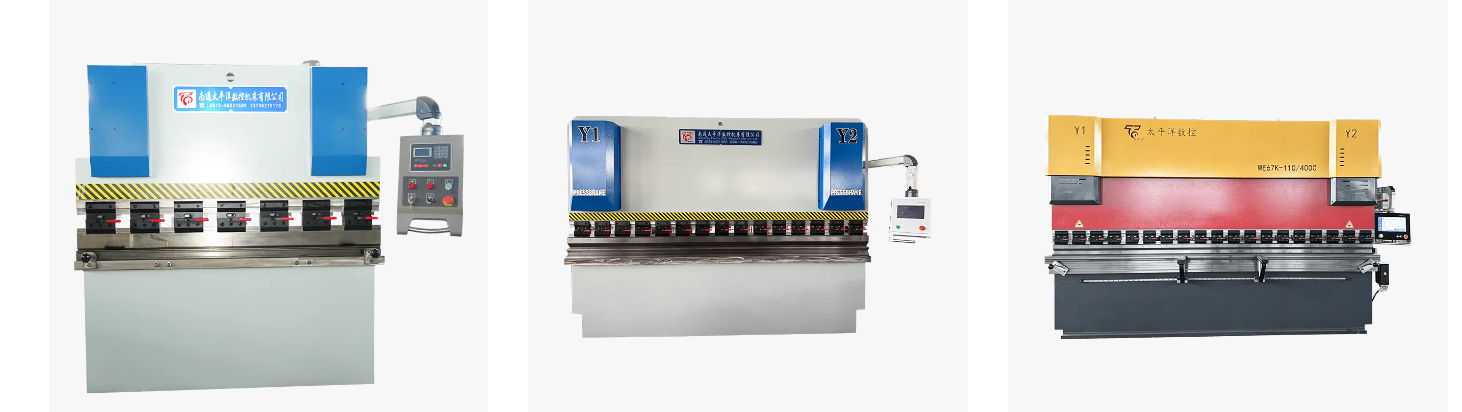

Nantong Pacific CNC Machine Tool Co., Ltd는 하이안 경제 기술 개발구에 기반을 두고 국가 기계 산업의 핵심 기업으로 운영되고 있습니다. 20,000제곱미터가 넘는 규모의 이 시설은 전단 기계, 절곡 기계, 롤링 기계, 유압 프레스, 펀칭 기계 전반에 걸쳐 실무 경험을 갖춘 엔지니어링 팀을 모아 회사에 단일 제품 라인을 넘어 광범위한 제조 기반을 제공합니다.
로서 CNC 플레이트 벤딩 머신 manufacturer 그리고 CNC 프레스 브레이크 공급업체인 이 회사는 특정 작업장 요구 사항에 맞춰 제작된 표준 시리즈 장비와 비표준 기계를 모두 설계, 개발 및 생산합니다. 동일한 생산 기지가 CNC 판 압연 기계 공급 업체 , 와 함께 판 압연 기계 공장 소형 3롤 유닛부터 더 무거운 4롤 구성까지 다양한 모델을 선보입니다. 유압판 롤링 기계 곡면 및 원통형 플레이트 섹션을 가공하는 작업장 라인업.
이 제품 판 압연 기계 제조업체 그리고 bending equipment line are distributed across domestic markets and exported to Southeast Asia, Europe, the United States, and the Middle East. Service and support branches are established across Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi'an, and the wider Jiangsu region, forming a coordinated pre sale, sale, and after sale service network. For distributors and trading partners exploring 플레이트 벤딩 머신 도매 채널을 통해 사내 설계 기능, 광범위한 제품 범위 및 지역 서비스 범위의 조합은 표준 장비 주문과 프로젝트별 기계 구성을 모두 지원합니다.
유압식 플레이트 벤딩 머신은 수동 게이지 설정과 각 벤드에 대한 작업자 판단에 의존하는 반면, CNC 플레이트 벤딩 머신은 벤딩 프로그램을 저장하고 자동으로 반복하여 전체 생산 실행에서 보다 일관된 결과를 제공합니다.
CNC 프레스 브레이크는 프로그래밍 가능한 제어 시스템을 사용하여 램 깊이, 백 게이지 위치 및 굽힘 순서를 관리하며, 종종 여러 부품에서 일관된 결과를 유지하는 데 도움이 되는 각도 센서의 지원을 받습니다.
일부 유압 프레스 브레이크 프레임은 CNC 제어 시스템과 백 게이지 자동화로 개조할 수 있지만 가능한 업그레이드 수준은 원래 기계 구조와 유압 구성 요소에 따라 다릅니다.
CNC 플레이트 벤딩 머신s are available across a wide range of tonnage ratings, allowing them to process thin sheet material through heavier structural plate depending on the specific machine configuration selected.
초기 프로그래밍에는 제어 인터페이스에 대한 어느 정도의 익숙함이 필요하지만 일단 절곡 프로그램이 설정되면 쉽게 불러올 수 있으므로 매번 수동으로 유압 기계를 재설정하는 것보다 반복 생산이 더 간단해집니다.
구성은 램 깊이와 백 게이지 위치를 제어하는 기본 2축 시스템부터 크라우닝, 램 틸트 및 추가 게이지 이동을 조정하는 다중 축 시스템까지 다양합니다.
일반적인 재료에는 탄소강, 스테인리스강, 알루미늄 판이 포함되며 재료 두께와 굽힘 특성에 따라 다이 선택과 톤수가 조정됩니다.
간단한 굽힘 프로파일은 그래픽 프로그래밍 소프트웨어를 사용하여 짧은 설정 세션 내에서 프로그래밍할 수 있는 경우가 많지만, 보다 복잡한 다중 굽힘 시퀀스는 구성 및 테스트하는 데 더 오랜 시간이 걸릴 수 있습니다.
항공 지원 구조, 계측 엔클로저, 스테인리스강 제품 제조 등 부품 형상이 다양하고 요구 사항이 더 엄격한 산업은 CNC 제어 굽힘의 이점을 가장 많이 누리는 경향이 있습니다.
정기 유지 관리에는 유압 오일 점검, 센서 및 인코더 청소, 백 게이지 정렬, 정기 작업장 유지 관리의 일환으로 저장된 굽힘 프로그램 백업이 포함됩니다.
