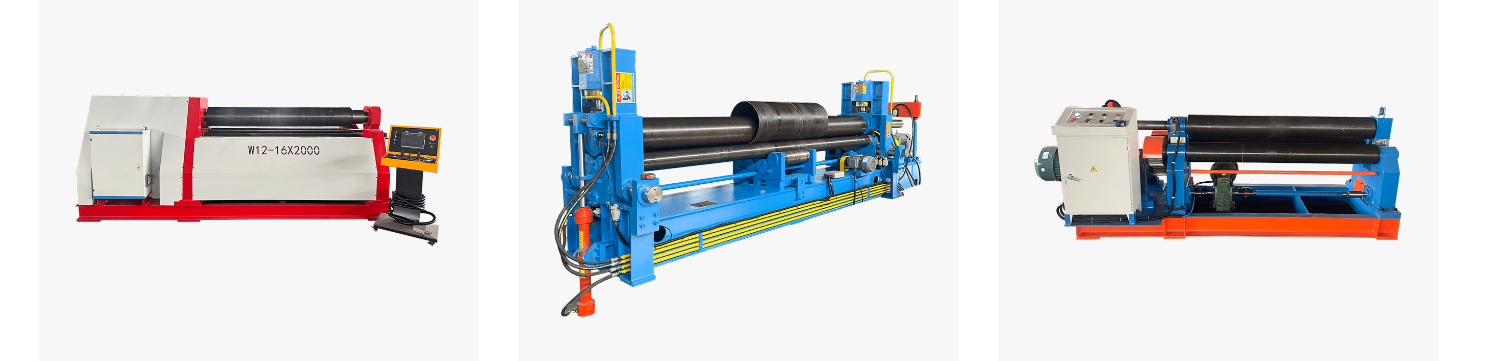

A 유압판 롤링 기계 회전하는 롤 사이에 플레이트를 공급하여 편평한 금속 시트를 곡선 또는 원통형으로 형성하는 동시에 유압 실린더는 매 통과마다 재료를 소량 구부리기 위해 꾸준하고 조정 가능한 압력을 가합니다. 상단 롤(또는 설계에 따라 측면 롤)은 기어나 나사가 아닌 수력에 의해 아래 또는 안쪽으로 밀리므로 작업자는 굽힘력을 실시간으로 미세 조정하고 플레이트 전체 길이에 걸쳐 해당 압력을 일관되게 유지할 수 있습니다.
이는 오늘날 판매되는 거의 모든 기계의 작동 원리입니다. 강판 롤링 기계 , 유압 플레이트 벤딩 머신 , 또는 4 롤 플레이트 롤링 기계 , 작은 금속 제조 공장에 위치하든, 아니면 헤비 듀티 플레이트 롤링 기계 조선소 생산 라인에서. 아래 섹션에서는 프로세스를 단계별로 분석하고, 일반적인 롤 구성을 비교하고, 재료 유형, 판 두께 및 롤 배열이 최종 결과에 어떤 영향을 미치는지 설명합니다.
| 특징 | 3롤 플레이트 롤링 머신 | 4 롤 플레이트 롤링 기계 |
|---|---|---|
| 사전 굽힘 단계 | 별도의 패스나 고정 장치가 필요한 경우가 많습니다. | 롤링 사이클에 내장 |
| 접시 뒤집기 필요 | 때로는 비대칭 디자인에 | 거의 필요하지 않음 |
| 일반적인 사용 사례 | 일반 작업장 제작 | 정밀하고 반복적인 생산 실행 |
매 판 압연 기계 , 얼마나 많은 롤을 사용하더라도 동일한 기본 아이디어에 의존합니다. 3개 이상의 접촉점이 플레이트를 직선 밖으로 밀어내고 금속이 제어된 방식으로 항복점을 지나도록 강제하여 평평하게 튀어나오는 대신 영구적인 곡선을 취합니다. 유압 기계에서 압력의 배후에 있는 힘은 기계식 나사가 아닌 오일 구동 실린더에서 나오므로 일반적으로 유압 설계가 사이클 중간에 미세 조정하기가 더 쉽습니다.
상단 롤이 그 사이를 누르고 있는 동안 두 개의 하단 지지 롤 위에 플레이트가 놓여 있는 모습을 상상해 보십시오. 플레이트가 앞뒤로 구동됨에 따라 상단 롤이 점차적으로 조금씩 하강하여 패스할 때마다 곡률이 조여집니다. 상단 롤을 고정하는 유압 실린더는 플레이트 저항이 가장자리 근처에서 변화하는 경우에도 하향 힘을 일정하게 유지합니다. 이는 유압 시스템이 순수 기계적 설정보다 플레이트 폭에 걸쳐 더 고른 곡선을 생성하는 경향이 있는 이유 중 하나입니다.
네 번째 롤을 추가하거나 상단 롤만 수직으로 이동하는 대신 측면 롤을 수평으로 이동하면 플레이트 가장자리 처리 방법이 변경됩니다. 이는 다음 섹션에서 다루는 롤 구성 간의 주요 기술적 차이점이며, 성형 후 플레이트 끝에 남아 있는 편평하고 펴진 재료의 양에 직접적인 영향을 미칩니다.
전형적인 CNC 유압 플레이트 롤링 기계 함께 작동하는 상당히 작은 부품 세트로 제작되었습니다. 각 부품의 역할을 이해하면 기계 사양 시트를 읽거나 작업 현장에서 롤링 문제를 해결하는 것이 훨씬 쉬워집니다.
명확성을 위해 등각투영 스타일로 표시된 4롤 유압 플레이트 롤링 기계의 단순화된 구조 레이아웃
플레이트가 로드되면 유압식 플레이트 롤링 기계는 소형 작업장이든 대형 작업장이든 관계없이 상당히 일관된 순서로 이동합니다. 헤비 듀티 플레이트 롤링 기계 구조용 강철을 취급합니다.
수동 기계에서는 작업자가 눈으로 그리고 간격을 측정하여 각 패스를 판단합니다. 에 CNC 유압 플레이트 롤링 기계 , 롤 위치와 압력 목표가 미리 프로그래밍되어 있으므로 반복 부품이 조각마다 덜 변형되어 나옵니다.
대부분의 구매자는 유압 플레이트 롤링 기계 결국 3개 롤과 4개 롤 레이아웃을 비교하게 됩니다. 둘 다 광범위하게 사용 가능하고 각각 다른 생산 패턴에 적합하기 때문입니다.
| 구성 | 판을 구부리는 방법 | 가장 적합한 대상 |
|---|---|---|
| 2롤 | 플레이트는 프레스에서 미리 구부러진 다음 구동 롤에 감겨 있습니다. | 얇은 게이지 시트, 가벼운 제작 |
| 3롤, 비대칭 | 상단 롤은 두 개의 고정된 하단 롤 사이에서 아래로 이동합니다. | 일반 작업장 및 수리 작업 |
| 3롤, 더블 핀치 | 두 하부 롤 모두 이동하여 플레이트를 집고 미리 구부립니다. | 중형 철강 제작 |
| 4롤 | 상단 및 하단 롤은 수직으로 정렬되고 측면 롤은 수평으로 이동합니다. | 정밀실린더, 반복생산, 중장비 판재압연기 업무 |
롤 구성별 사전 굽힘 편의 점수 예시(1~10 등급), 높을수록 별도의 사전 굽힘 작업이 덜 필요함을 의미
A 강판 롤링 기계 단일 금속 유형에 국한되지 않습니다. 한 재료에서 다음 재료로 변경되는 주요 변수는 플레이트가 구부러질 때 제공하는 저항의 양이며, 이는 다시 필요한 패스 수와 기계가 유지해야 하는 유압력의 양에 영향을 미칩니다.
고정된 측정값이 아닌 일반적인 롤 굽힘 거동을 기반으로 한 재료 유형별 상대 성형 저항 예시
두꺼운 판의 경우 얇은 재료와 동일한 곡률에 도달하려면 더 큰 롤 직경과 더 많은 패스가 필요합니다. 두꺼운 판의 외부 섬유가 굽힘을 따라가려면 더 늘어나야 하기 때문입니다. 이것이 바로 기계가 특정 등급을 받은 이유입니다. 판 압연 기계 capacity 최대 두께와 일치하는 최소 롤 직경이 모두 나열되어 있으며 판을 두께 상한선 근처로 밀면 일반적으로 공급 속도가 느려지고 더 가볍고 더 자주 패스하는 것을 의미합니다.
표준 실린더에 도달하는 데 필요한 탄소강 판 두께와 롤링 패스 간의 일반적인 관계, 일반 가이드만
대부분의 작업이 최대 판 두께 압연 기계 작업에 대해 정격된 기계의 상단 근처에 있는 경우, 마지막 몇 밀리미터의 용량에는 항상 범위의 중간보다 더 많은 패스가 필요하므로 더 긴 사이클 시간을 예상하십시오. 정기적으로 두꺼운 구조판을 굴리는 구매자는 절대 한계에 도달한 상태에서 더 작은 기계를 가동하기보다는 다음 프레임 등급까지 크기를 늘리는 경향이 있습니다.
유압식 플레이트 롤러와 기계 설계 사이의 선택은 굽힘력이 생성되고 제어되는 방식에 따라 결정됩니다. 기계 기계는 모터 구동 나사 또는 기어 세트를 사용하여 상단 롤을 이동하는데, 이는 간단하지만 고정된 단계로 조정됩니다. 유압 기계는 오일 압력을 사용하므로 지속적이고 미세한 조정이 가능하며 플레이트 저항이 폭에 따라 약간씩 달라지더라도 시스템이 설정된 힘을 유지할 수 있습니다.
예시적인 비교, 어두운 파란색 영역은 유압 기계를 나타내고, 밝은 파란색 영역은 기계 기계를 나타냅니다. 둘 다 일반적인 5점 척도입니다.
유압 기계는 일반적으로 정밀 제어 및 힘 일관성 측면에서 이점을 제공합니다. CNC 플레이트 롤링 기계 제조업체 반복 생산을 목표로 하는 세그먼트입니다. 기계 기계는 정밀한 압력 조정이 덜 중요한 더 가볍고 단순한 작업에 여전히 적합할 수 있습니다. 어느 디자인도 보편적으로 정확하지는 않습니다. 올바른 선택은 판 두께 범위, 배치 크기 및 작업 흐름에 필요한 자동화 정도에 따라 달라집니다.
판 압연은 평평한 재료를 곡선형 구조 형태로 바꾸기 때문에 작업장에서 평평한 패널이 아닌 원통형, 원뿔형 또는 호형 단면이 필요한 모든 곳에 장비가 나타납니다.
| 산업 | 일반적인 압연 부품 |
|---|---|
| 조선 | 선체 단면, 곡선형 도금 |
| 압력 용기 및 탱크 | 원통형 쉘, 저장 탱크 링 |
| 풍력 및 유틸리티 타워 | 대구경 타워 섹션 |
| 건설 및 건축 | 곡선형 외관 패널, 아치형 지지대 |
| 일반 철강 가공 | 파이프 섹션, 덕트, 맞춤형 브래킷 |
위의 모든 경우에서 판재 롤링 기계는 생산 라인 초기에 배치됩니다. 일반적으로 용접, 코팅 또는 조립을 계속하기 전에 압연 형태를 마무리해야 하기 때문입니다.
유용한 판재 압연 기계 선택 가이드는 기계 사양서가 아닌 실제로 생산해야 하는 부품부터 시작됩니다. 아래 요소를 순서대로 해결하세요.
| 요인 | 확인해야 할 사항 |
|---|---|
| 최대 판 두께 | 평균이 아닌 가장 두꺼운 정규직에 맞춰보세요 |
| 플레이트 너비 또는 롤 길이 | 작업 여백을 두고 가장 넓은 접시를 덮어야 합니다. |
| 롤 구성 | 일반 작업용 롤 3개, 사전 굽힘이 적고 공차가 엄격한 롤 4개 |
| 재료 혼합 | 스테인리스강과 합금강은 연강보다 더 많은 힘을 요구합니다. |
| 제어 시스템 | 낮은 볼륨을 위한 수동, 반복 실행 및 더욱 엄격한 일관성을 위한 CNC |
| 배치 크기 및 반복성 | 더 높은 볼륨은 CNC 유압 플레이트 롤링 기계 제어를 선호합니다. |
이러한 요소를 생산 계획과 비교하면 컴팩트 제품을 비교하는 것이 훨씬 쉬워집니다. 유압 플레이트 롤링 기계 더 큰 것에 반대 헤비 듀티 플레이트 롤링 기계 두 가지 모두 일반 브로셔 사양이 아닌 동일한 실제 작업량을 기준으로 평가되기 때문에 동등한 조건에서 사용됩니다.
이러한 점에 대한 일상적인 주의는 유압식 판 압연 기계를 정격 공차 내에서 작동하도록 유지하고 바쁜 생산 기간 동안 계획되지 않은 가동 중지 시간을 줄입니다.
유압식 판 압연 기계에 CNC 제어를 추가해도 기본 굽힘 원리는 변경되지 않으며 해당 원리가 한 부품에서 다음 부품으로 반복되는 방식이 변경됩니다. 프로그래밍된 사이클은 매번 동일한 롤 위치와 압력 순서를 적용합니다. 이는 용접 이음새에 깔끔하게 정렬되어야 하는 압력 용기 쉘이나 타워 섹션과 같이 배치 간 허용 오차 요구 사항이 엄격한 작업에 가장 중요합니다.
하이안 경제 기술 개발구에 본사를 둔 Nantong Pacific CNC Machine Tool Co., Ltd.는 조선, 건설, 스테인레스 스틸 제조 및 관련 산업 고객을 위해 전단, 굽힘, 압연 및 유압 프레스 장비 전반에 걸쳐 작업합니다. 로서 유압판 롤링 기계 manufacturer 그리고 유압판 롤링 기계 supplier 국내 및 수출 시장 모두에 서비스를 제공하는 이 회사는 표준 시리즈 기계는 물론 특정 생산 라인을 중심으로 구축된 비표준 장비를 설계하고 생산합니다. 구매자가 비교하는 CNC 플레이트 롤링 기계 제조업체 신규 또는 확장 중인 제조 공장의 경우 판 두께 범위, 너비 및 일반적인 배치 크기를 공유하여 일반 카탈로그 모델이 아닌 실제 작업 부하에 구성을 일치시킬 수 있습니다.
유압 실린더에 의해 배치되고 가압된 롤을 사용하여 평판을 곡선 또는 원통형으로 구부리는 금속 성형 기계로 작업자가 굽힘력을 조정 가능하고 안정적으로 제어할 수 있습니다.
플레이트는 회전하는 롤 사이를 앞뒤로 통과하며 상단 또는 측면 롤은 통과할 때마다 점차적으로 더 많은 압력을 가하여 목표 모양에 도달할 때까지 곡률을 단계적으로 조입니다.
일반적인 재료에는 탄소강, 스테인리스강, 알루미늄, 합금강이 포함되며, 각 재료에는 서로 다른 유압력과 패스 수의 균형이 필요합니다.
비용은 롤 구성, 최대 판 두께, 롤 길이, CNC 자동화 수준 등의 요인에 따라 달라지므로 대부분의 구매자는 자신의 판 크기 및 생산량을 기준으로 맞춤형 견적을 요청합니다.
용량은 기계 프레임 크기에 따라 다르며, 더 얇은 게이지 시트에 적합한 가벼운 모델과 두꺼운 구조용 플레이트용으로 제작된 견고한 플레이트 롤링 기계 모델이 있으므로 최대 두께와 롤 길이는 항상 자체 재료 범위에 대해 확인해야 합니다.
가장 두껍고 넓은 일반 플레이트에서 시작한 다음 위의 선택 가이드 섹션에 설명된 대로 롤 구성, 사용 가능한 유압력 및 제어 유형을 일반적인 배치 크기에 맞추십시오.
3롤 기계는 일반적으로 플레이트 가장자리에 대해 별도의 사전 굽힘 단계가 필요한 반면, 4롤 기계는 수평으로 조정 가능한 측면 롤을 사용하여 일반 사이클에 사전 굽힘을 구축하므로 뒤집기와 추가 처리가 줄어듭니다.
유압식 기계는 일반적으로 정밀하고 반복적인 생산 작업에 적합한 더 정밀하고 일관된 압력 제어 기능을 제공하는 반면, 기계식 기계는 여전히 더 단순하고 적은 양의 작업에 실행 가능한 옵션일 수 있습니다.
